SPACEL-GRⅡ<スペーセルGRⅡ> デザイン

天井バリエーション

省エネルギー・長寿命・水銀フリーのLED照明を使用した天井

天井照明は上質なデザインとLED照明の採用により、かご室を明るく照らします。
LED照明ならではの省エネルギー・長寿命・水銀フリーで環境にも配慮しています。

プレミアム天井有償付加仕様

PRM-1S

NEWPRM-1S(調色機能付)

NEWPRM-1S天井 調色機能(イメージ)

昼光色

昼光色

電球色

電球色

PRM-1S天井をご採用の場合O.H寸法がプラス200mm必要になります。

デラックス天井有償付加仕様

DLX-6L

NEWDLX-6L

DLX-6L天井は住宅用エレベーターのみの有償付加仕様です。

NEW天井照明調光機能有償付加仕様

明るめ

明るめ

暗め

暗め

PRM-1S、DLX-1L・2LWOご採用いただいた場合の有償付加仕様となります。

暗め

スタンダード天井

STD-1L

STD-1L

STD-1L天井には、LEDの光を均一に照らし出す導光板を採用した、薄形LED照明を採用しています。

イメージ図

LEDの光を均一に照らし出す導光板を採用したLED照明

寝台用B形の天井はDLX-1L、2L、3L、STD-1Lの中からお選びください。

かご室・のりば

各製品のかご室及びのりばデザインの詳細はこちらを確認してください。

かご手すりバリエーション有償付加仕様

ステンレス製円形ブラケット手すり(φ38)

NEWステンレス製円形ブラケット手すり(φ38)

ヘアライン仕上げ(H1S)/バイブレーション仕上げ(11S)

木製円形ブラケット手すり(φ38)

NEW木製円形ブラケット手すり(φ38)

ブラウン(WBS)/ダークブラウン(WDS)/ブラック(WKS)

木製円形ブラケット手すり(楕円)

NEW木製円形ブラケット手すり(楕円)

ブラウン(WBD)/ダークブラウン(WDD)/ブラック(WKD)

ステンレス製ユニバーサル手すり(φ38)

ステンレス製ユニバーサル手すり(φ38)

ヘアライン仕上げ(H1U)

木製ユニバーサル手すり(φ38)

木製ユニバーサル手すり(φ38)

ブラウン(W1U)

アルミ製平形手すり(W150)

アルミ製平形手すり(W150)

(A1R)

ウエストパッド有償付加仕様

ちょうど腰からお尻のあたりにクッションが来るように設計しました。腰を預けてひと休みしたり、手すりとして使用できます。(R1F)

ウエストパッド

フルハイトミラー有償付加仕様

車いすの方が乗り降りしやすいように、天井から床部分までのフルハイトミラーをつけることができます。フルハイトミラーはかごに奥行き感を持たせ、高級感を醸し出します。(ステンレス製)

フルハイトミラー

かご天井高さ200mmアップ有償付加仕様

かご室天井の高さを200mm高くすることでかご内の頭上空間を広げ級感を高めます。(O.H寸法がプラス200mmとなります。)

※お選びいただける意匠については、弊社までお問い合わせください。

遮煙のりばドア[スモークプルーフ]有償付加仕様

昇降路用防火設備として遮煙性能を持たせたエレベーターのりばドアです。従来と同じ昇降路寸法で取付ができ、のりばまわりのデザインも損ないません。防犯窓の設置もできます。

停電時自動着床装置[トスランダー]をご採用いただき、さらに火災時管制運転のご採用が必要となります。また、防犯窓なしの場合は特定防火設備、防犯窓付きの場合は防火設備となります。また昇降行程に制限がありますので、詳細につきましては弊社までお問い合わせください。

詳しくはこちら

遮煙のりばドア[スモークプルーフ]

床補強有償付加仕様

台車などで荷物を運ぶ場合250kg以下(台車含む)に分けて搬出入してください。これを超える場合は、エレベーターの床の強度を上げることにより、搬出入の重量上限を上げることができます。詳細は弊社までお問い合わせください。

コンビニエントフック有償付加仕様

荷物を持ったままで操作盤を押せない時に便利。フックを引き出すことで買い物袋など小荷物を引っかけられます。(つり下げ質量:10kg以下)

コンビニエントフック

かご操作盤

かご操作盤(広角ミラー付かご操作盤)

かご操作盤(広角ミラー付かご操作盤)

樹脂製操作盤のボタンは凸文字ボタン(抗菌ボタン)のみになります

インジケータバリエーション

ドットデジタル階床表示

アンバー

アンバー

基本仕様

ホワイト

ホワイト

有償付加仕様

ブルー

ブルー

有償付加仕様

ボタン点灯色にあわせた色となります。

液晶インジケータ有償付加仕様

液晶インジケータ

7.5インチの大形液晶を採用し、さまざまな情報を表示することができるようになりました。例えば地震発生時など、エレベーターが管制運転となった場合、大きな文字と目立つ色で案内し、英文での表記も可能です。

液晶インジケータ表示の例

通常運転

通常運転
(ドアがひらきます)

満員表示

満員表示

地震時管制運転

地震時管制運転

停電時自動着床装置「トスランダー」

停電時自動着床装置「トスランダー」

かご内防犯カメラ映像の表示有償付加仕様

かご内防犯カメラ映像の表示

同一の液晶画面に映し出しますので、かご内に別のモニターを設置する必要がありません。エレベーターのデザインをそこなうことなく、かご内防犯カメラ映像を表示できます。防犯カメラ映像を表示した場合、ドア開閉表示(アニメーション表示)は表示されません。(通常画面との切り替え表示はできません)

ステンレス製へアライン仕上かご操作盤有償付加仕様

かご操作盤バリエーション有償付加仕様

ステンレス製へアライン仕上かご操作盤

3UH*N / 3UH*N / 3WH*N / 3BH*N

車いす専用かご操作盤有償付加仕様

車いす専用かご操作盤

フェースプレート

鋼板製

2UP*N

車いす専用かご操作盤

フェースプレート

ステンレス製ヘアライン仕上

2UH*N

横形かご副操作盤有償付加仕様

横形かご副操作盤

フェースプレート

鋼板製

2UP*N

ボタンバリエーション

凸文字ボタン ■樹脂成形品 (抗菌ボタン・抗菌ボタン枠)

凸文字ボタンには無機抗菌剤を練込んだ素材を使用しました。抗菌加工されていない製品とくらべ、細菌の増殖割合が100分の1以下の抗菌効果があります。

凸文字ボタンをご採用された場合のデジタル階床表示とボタンの点灯色はアンバーのみとなります。

SIAA

C-22U

C-22U

C-21U

C-21U有償付加仕様

発音ボタン有償付加仕様

行先階ボタンを押すと、" ピッ" と鳴り、登録されたことを電子音でお知らせします。

ドア開閉ボタン(抗菌ボタン・抗菌ボタン枠)

誰にでもわかりやすいように「ドア開閉ボタン」にひらがな表記を追加しました。さらに見分けやすくするために「ドア開ボタン」に緑色のボタン枠を採用しました。

ドア開閉ボタン(抗菌ボタン・抗菌ボタン枠)

ドア開閉ボタン(抗菌ボタン・抗菌ボタン枠)

非常ボタンガード(抗菌ボタン)有償付加仕様

「非常ボタン」のご操作防止のため、ボタン枠に一体形のガードを取り付けます。

非常ボタンガード(抗菌ボタン)

非常呼びボタン応答灯有償付加仕様

非常呼びボタンを押すと点灯し、応答があるとボタンが点滅になり、インターホンが使用できることをお知らせします。

戸開き延長ボタン(寝台用は基本仕様)有償付加仕様

ボタンを押すことにより、ドアを一定時間開けたままにでき、小荷物の出し入れ時に便利です。

戸開き延長ボタン

ペット運転有償付加仕様

ペットとの同乗が気になる方に配慮して、ペットが同乗していることをのりばインジケータに表示します。

ペット運転

のりば表示(一例)

のりば表示(一例)
(のりば液晶インジケータ・ボタン)有償付加仕様

ペット運転フロー

クリックタッチボタン ■樹脂成形品有償付加仕様

「クリックタッチボタン」の点灯色は、アンバー(U)・ホワイト(W)・ブルー(B)からお選びいただけます。また、「ドットデジタル階床表示」と「クリックタッチボタン」を同時にご採用された場合は、インジケータとボタンの点灯色は同色になります。

クリックタッチボタン

ステンレス製クリックタッチボタン ■樹脂成形品(ボタントップ:ステンレス製)有償付加仕様

「ステンレス製クリックタッチボタン」の点灯色は、アンバー(U)・ホワイト(W)・ブルー(B)からお選びいただけます。また、「ドットデジタル階床表示」と「クリックタッチボタン」を同時にご採用された場合は、インジケータとボタンの点灯色は同色になります。

ステンレス製クリックタッチボタン

大型クリックタッチボタン (□60mm)有償付加仕様

大形ボタンをご採用された場合の最大階床数は8階床となります。

「クリックタッチボタン・ステンレス製クリックタッチボタン・大形クリックタッチボタン」をご採用いただいた場合の操作盤のフェースプレートは、ステンレス製になります。

大型クリックタッチボタン

のりば操作盤

樹脂製

2UU*N

2UU*N

2UU*K

有償付加仕様

2UU*K

樹脂製のりばインジケータ・ボタンに樹脂製車いす専用のりばボタン有償付加仕様の組み合わせ

2*U*N

有償付加仕様

2*U*N

2*U*N

有償付加仕様

2*U*N

2UU*W

有償付加仕様

2UU*W

樹脂製操作盤のボタンは凸文字ボタン(抗菌ボタン)のみになります

ステンレス製ヘアライン仕上(板曲げタイプ)有償付加仕様

3UH*N

3UH*N

3LH*N

3LH*N

3UH*K

3UH*K

3*H*N

3*H*N

3*H*N

3*H*N

3UH*W

3UH*W

「クリックタッチボタン」有償付加仕様もお選びいただけます。

ステンレス製ヘアライン仕上(平板タイプ)有償付加仕様

FUH*N

FUH*N

FLH*N

FLH*N

F1H*N

F1H*N

「クリックタッチボタン」有償付加仕様もお選びいただけます。

のりばインジケータ有償付加仕様

ドットデジタル階床表示

アンバー

アンバー MU**

ホワイト

ホワイト MW**

ブルー

ブルー MB**

ボタン点灯色にあわせた色となります。

インジケータバリエーション

ドットデジタル階床表示

アンバー

アンバー

ホワイト

ホワイト有償付加仕様

ブルー

ブルー有償付加仕様

ボタン点灯色にあわせた色となります。

液晶インジケータ有償付加仕様

液晶インジケータ

液晶画面を組み込んだホールインジケータ・ボタンは、東芝独自のすっきりとしたデザインで、メンテナンス中のお知らせや管制運転など、液晶画面を通してさまざまな情報を表示できます。

液晶インジケータ表示の例

ペット運転表示

ペット運転表示

満員表示

満員表示

地震時管制運転

地震時管制運転

かご内防犯カメラ映像の表示有償付加仕様

かご内防犯カメラ映像の表示

同一の液晶画面に映し出しますので、かご内に別のモニターを設置する必要がありません。エレベーターのデザインをそこなうことなく、かご内防犯カメラ映像を表示できます。防犯カメラ映像を表示した場合、ドア開閉表示(アニメーション表示)は表示されません。(通常画面との切り替え表示はできません)

のりば操作盤・取付イメージ

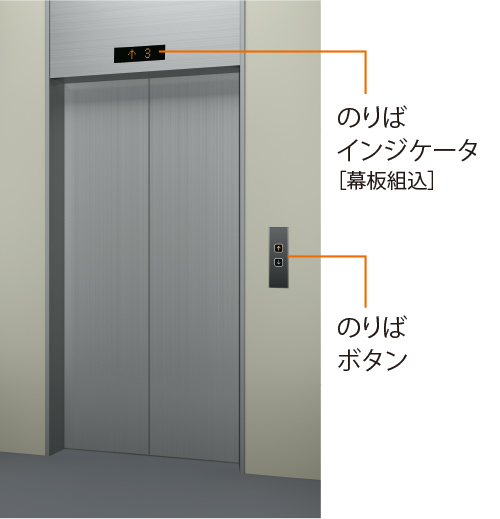

のりばインジケータ[幕板組込]/のりばボタン

のりばインジケータ・ボタン

SPACEL-GRⅡのユニバーサルデザイン

二方向出入口有償付加仕様

STD-1L

天井意匠仕様

非塩ビ系化粧鋼板
〈中央部〉アルミフレーム導光板LED照明

かご室仕様

■換気方式:
かご天井背面から送風(ファン付)
■側板・かごドア・幕板:
非塩ビ系化粧鋼板(TK-W106)
■リターンパネル:
ステンレス製へアライン仕上
■広角ミラー付かご操作盤:
樹脂成形品(一部鋼板製)
■かごインジケータ:
デジタル階床表示
■操作ボタン:
凸文字ボタン(抗菌ボタン)
■幅木:
非塩ビ系化粧鋼板
■床:
非塩ビ系タイル(TK-F432)
■しきい:
硬質アルミ製
■天井:
非塩ビ系化粧鋼板(TK-C221)

上部から見た全体のイメージ図

上部から見た全体のイメージ図

STD-1L

おすすめプラン有償付加仕様

防犯窓付きドア(標準サイズ)/車いす兼用エレベーター仕様

●かごドア・側板・幕板・床タイルの色は「標準カラーサンプル」からお選びください。

●仕様および外観は改良のため予告なしに変更する場合があります。実際の色と異なる場合があります。

カラーユニバーサルデザイン認証を取得

カラーユニバーサルデザイン認証を取得

「液晶インジケータ」に映し出される画面は、色覚の個人差に左右されることなく、多くの方に見やすいように配慮しました。NPO法人カラーユニバーサルデザイン機構によりカラーユニバーサルデザイン認証を取得しました。

カラーユニバーサルデザイン認証とは、NPO法人カラーユニバーサルデザイン機構CUDO(http://www.cudo.jp/)にて、実際に色弱者の方に評価をしていただき、認証されます。

CUDO

抗菌・凸文字ボタン

抗菌・凸文字ボタン

かご内樹脂製操作盤・ボタン・ボタン枠およびのりば呼び登録ボタンには無機抗菌剤を練込んだ素材を使用しました。
抗菌加工されていない製品とくらべ、細菌の増殖割合が100分の1以下の抗菌効果があります。

SIAAマークは、ISO22196法により評 価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。

SIAA
