東芝オーダー形エレベーター <エルクルーズ> ELCRUISE

東芝オーダー形エレベーター <エルクルーズ>

定員:9~30人 積載600~2000kg 速度:45~240m/min
用途:共同住宅・オフィスビル・商業施設・ホテル・公共施設・教育施設・医療施設・福祉(養護)施設

環境に配慮したオーダー形エレベーターシリーズが完成しました

東芝オーダー形エレベーター ELCRUISE(エルクルーズ)
機種ラインアップ

エルクルーズには速度120~240m/minの「高速エレベーター」と速度45~105m/minの「中低速エレベーター」があります。
建物の規模や用途によって、機種をお選びいただけます。

中低速エレベーター

新形制御装置と回生電力機能(有償付加仕様)の採用により、消費電力を最大50%削減。環境に配慮したエレベーターです。
中低速エレベーターには、省スペースを実現するために、マシンルームレスエレベーターもお選びいただけます。

マシンルームレスエレベーターは
信頼性の高い巻上機上部設置方式

災害などで、万が一昇降路に水が流れ込んだ場合、駆動部や制御装置が直接水にさらされにくい「巻上機上部設置方式」を採用しました。トラブルを未然に防ぎ、信頼性を高めることも「エルクルーズ」の性能のひとつです。

イメージ図

ELCRUISE 中低速エレベーター マシンルームレスエレベーター構造図(イメージ図)

ELCRUISE 中低速エレベーター マシンルームレスエレベーター構造図(イメージ図)

中低速エレベーター 機械室ありタイプ 機械室なしタイプ

高速エレベーター

最先端のテクノロジーを投入して開発した高速エレベーターは、回生電力機能を標準装備し、LED照明の採用や、待機電力の削減など、環境に配慮したエレベーターです。高い静粛性や省エネルギー性能に加え、制御盤の薄型化や片面点検構造化を実現し、機械室レイアウトを構成しやすいように配慮しています。また巻上機についても、省スペース化を実現するべく、小型・軽量化設計を行い、高性能・高品質となるエレベーターをご提供いたします。

高速エレベーターの薄型巻上機

高速エレベーターの薄型巻上機

高速エレベーター向け巻上機の特長

ELCRUISE 中低速エレベーター マシンルームレスエレベーター構造図(イメージ図)

ELCRUISE 高速エレベーター構造図(イメージ図)

高速エレベーター 機械室ありタイプ

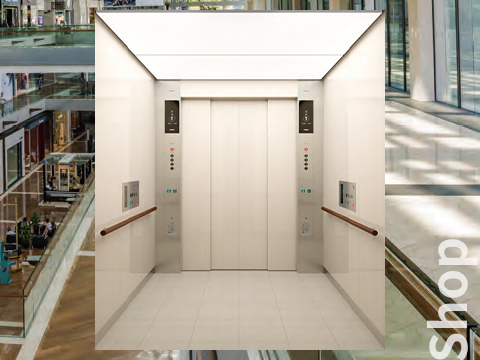

用途別デザイン・バリエーション

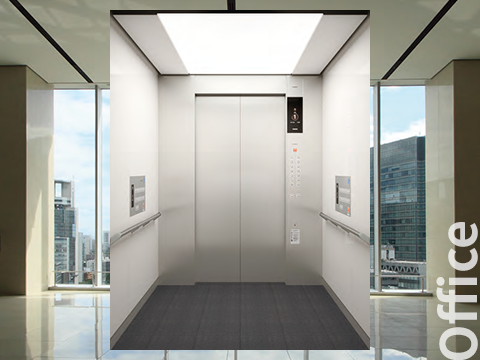

オフィスビル

デザインバリエーション

ENERGY SAVING

消費電力を抑えた最先端のエレベーターシステム

消費電力最大50%削減

新形制御装置と回生電力の利用をはじめLED照明の全面採用やエレベーターシステムの効率化などにより消費電力を最大50%削減※します。

消費電力を抑えた最先端のエレベーターシステム 消費電力最大50%削減

※回生電力有償付加仕様機能を採用した、乗用15人乗り105m/min(STD-1L天井相当)と従来機種との比較(弊社調べ)

消費電力削減のための最新技術

消費電力を削減するため、最新の技術を結集して開発した新形制御装置をはじめ、新開発の回生電力機能(一部有償付加仕様)やLED照明の全機種採用など、省エネルギーにこだわった製品づくりを進めています。

※回生電力機能有償付加仕様 を採用した、乗用15人乗り105m/min(STD-1L天井相当)と従来機種との比較(弊社調べ)

消費電力削減のための最新技術

新開発の新形制御装置

最新の技術を結集して開発した制御装置は、高性能CPUにより、きめ細かくエレベーターを制御し、待機電力の削減をはじめ、照明・換気扇の自動停止など消費電力の削減に貢献します。

回生電力機能有償付加仕様(高速エレベーター(速度120m/min以上は基本仕様))

エレベーターには、かごと釣合おもりのバランスに応じて電力を使用する「力行モード」と、発電機として電気を生み出す「回生電力モード」があります。
「回生電力モード」で発生した電力を建物に戻し、電力として利用することにより消費電力を削減します。この機能を合わせることにより消費電力を最大50%※削減します。

※回生電力機能有償付加仕様を採用した、乗用15人乗り105m/min(STD-1L天井相当)と従来機種との比較(弊社調べ)(注)建物の電源設備状況によりご採用いただけない場合がありますので、詳細につきましては弊社までご相談ください。

回生電力機能

イメージ図

▲回生電力機能で回生運転の際に発生した電力を建物に戻し、電力を有効利用できます。
(注)建物の電源設備状況によりご採用いただけない場合がありますので、詳細につきましては弊社までご相談ください。

全機種LED照明の採用

「エルクルーズ」のすべての天井照明に、LED照明を採用しています。省エネルギーだけではなく長寿命(省資源)・水銀フリー(有害物質の削減)など、環境に配慮した製品です。

照明・換気装置自動休止機能

待機中のかご内では、天井照明や換気装置を自動的に休止させ、消費電力の削減をはかります。

サービス機能

親切ドアシステム有償付加仕様

親切ドアシステムとは「お知らせドアセンサー」「お知らせドアサイン」「2D多光軸(マルチビーム)ドアセフティ」「しきい間距離(すきま)10mm※」「お知らせドアビーム」の5つの機能を組み合わせ、ドアまわりの安全性と安心感を向上させます。

詳細はこちら

イオン発生装置有償付加仕様

かご室上部の換気装置に、イオン発生装置を設置できます。

詳細はこちら

戸開走行保護装置

重大故障により、エレベーターのドアが開いてしまう「戸開走行」による、はさまれ事故を防止するため「戸開走行保護装置」設置が義務付けられました。

詳細はこちら

ローラーガイド

レールを案内する案内装置には、すべての機種にローラーガイドを採用しました。摩擦が少ないため、潤滑オイルが不要になり、滑らかで快適な乗り心地を実現します。

災害対策

地震時の「閉じ込め防止」「お客さまへの情報提供」「機器損傷の防止」「運転の早期復旧」の4つをテーマに、お客さまの安全、安心を考えて対応します。

ELCRUISEの地震時対応機能

※「自動復旧運転機能」は弊社とのメンテナンス契約が必要です。

詳細はこちら

環境への取り組み

エルクルーズが安全で安心してご利用いただけるエレベーターであるために 環境への配慮も欠かせません。「省エネ」「省資源」はもちろんのこと環境負荷低減に今後とも全力で取り組んでいきます。

省資源

制御装置の電池交換サイクルの適正化

停電灯、インターホン、制御装置のバックアップ電源を統合しました。この電池は一定の交換サイクルではなく、物件ごとに寿命診断を行い、使用環境に応じた適切な交換を行っています。

梱包材料のリサイクル化

梱包に使用した材料を回収、再利用し、廃棄物の削減をはかっています。

マシンルームレスエレベーター

中低速エレベーターでお選びいただけるマシンルームレスエレベーターは、専用機械室が不要になり、機械室に関わる建築・設備工事が一切不要になりました。

ガイドレール用潤滑オイルを廃止

梱包に使用した材料を回収、再利用し、廃棄物の削減をはかっています。

ガイドレール用潤滑オイルを廃止

有害物質の削減

ゼロアスベスト

ゼロアスベスト化を実現しています。

鉛の使用量削減

ロープ固定方法をクサビ式ロープ固定装置に変更。ロープ端末処理に使用していた鉛を廃止し、鉛の使用量を削減しました。

LED照明の採用

LED照明の採用により、従来の照明システムと比較し「水銀フリー」を実現しました。

非塩ビ化

床タイルとかご内の扉・天井・側板などに使用している化粧鋼板には、燃やした際に有毒な塩素ガスを発生させない、非塩ビの材料を採用しています。

オゾン層を破壊しない新冷媒を採用

「エレベーター専用クーラー」には、オゾン層を破壊しない新冷媒※を採用しています。

※「エレベーター専用クーラー」にはR-410Aを使用しています。

さらなる環境への取り組みについて

RoHS指令※(特定有害物質使用制限)に準拠した製品づくりに取り組んでいます。

※RoHS指令とは「Restriction of the use of certain Hazardous Substances in electrical and electronic equipment」(電気・電子機器に含まれる特定有害物質の使用制限に関する欧州議会および理事会指令)の略称で、対象の有害化学物質は鉛や六価クロム、水銀、カドミウム、ポリ臭化ビフェニール、ポリ臭化ジフェニルエーテルの6物質(エレベーターはRoHS指令の対象外です)。

ELCRUISEシリーズのシックハウス症候群への対応状況について

「建築基準法」に基づいた「シックハウス症候群」対応状況

改正建築基準法、シックハウス対策にかかわる技術基準(政令・告知)による建築材料において、クロルピリホスとホルムアルデヒトが規制対象となっており、クロルピリホスについては、一切使用禁止。ホルムアルデヒトは発散する建材の面積が制限されています。「エルクルーズ」は、いずれの規制物質に関しても改正建築基準法を遵守し「シックハウス症候群」に対応しています。

「厚生労働省指針(シックハウス13物質)」および「学校環境衛生の基準」に基づいた「シックハウス症候群」対応状況

「厚生労働省シックハウス(室内空気汚染)問題に関する検討会」にて指定された13の化学物質と、文部科学省体育局長裁定「学校環境衛生の基準」による4物質について、「エルクルーズ」は、すべて厚生労働省の指針値以下としています。

ELCRUISEシリーズは東芝グループの「エクセレントECP」認定商品です。

東芝グループでは、あらゆる製品について環境性能を徹底的に追求し、開発するすべての製品で「環境性能No.1」をめざしています。その結果、発売(または公表)時点で環境性能No.1である商品を「エクセレントECP」商品として認定しています。「エルクルーズ」は、東芝グループにて「エクセレントECP」商品として認定されています。

第10回エコプロダクツ大賞エコプロダクツ部門経済産業大臣賞

環境負荷の低減に配慮したすぐれた製品・サービスに贈られる第10回エコプロダクツ大賞エコプロダクツ部門において最高賞である「経済産業大臣賞」を受賞しました。

第10回エコプロダクツ大賞エコプロダクツ部門経済産業大臣賞

平成25年度地球温暖化防止活動環境大臣表彰

大幅な省エネを実現したことから、地球温暖化防止に顕著な功績のある製品等を環境省が表彰する「平成25年度地球温暖化防止活動環境大臣表彰」を受賞しました。

平成25年度地球温暖化防止活動環境大臣表彰
