東芝エスカレーター <カインドムーバー>

東芝のエスカレーターはご利用の方の安全と安心を願い
踏段先端部に緩衝素材を採用しました。

エスカレータを安全にご利用いただけるように階段先端部に緩衝素材を採用しました。

エスカレーターを安全にご利用いただけるように踏段先端部に緩衝素材を採用しました。

緩衝効果を得るための「柔らかさ」と、変形による挟まれを防止するための「硬さ」のバランスを考慮して最適な素材を選択しました。(特許第5717814号)

エスカレーター救急事故の
ほとんどは転倒・転落

エスカレーター関係の事故による救急事故の事象別内訳

エスカレーター関係の事故による救急事故の事象別内訳

東京消防庁が発表した2004年8月30日~12月31日までのエスカレーター関係の事故により、救急車の出動要請があったものは、313件。そのうち304件(97.1%)が転倒・転落によるものでした。

万が一、転倒した場合
従来の踏段とくらべ軽度の頭部損傷※の発生する確率が
約50%低減します。(弊社調べ)

「緩衝効果」と「変形のしにくさ」のバランスを考慮して素材を選びました。

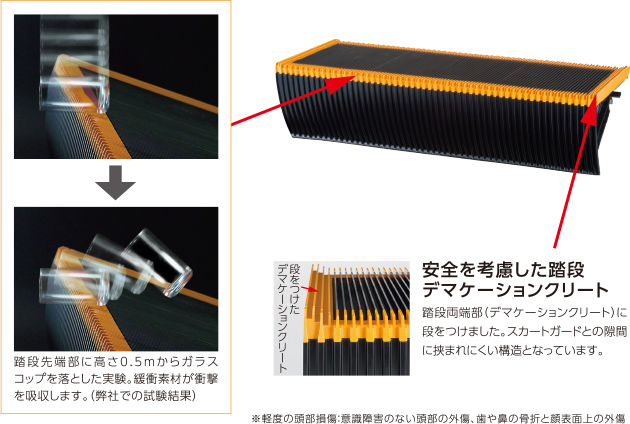

安全を考慮した踏段デマケーションクリート

緩衝素材を踏段先端部に採用することにより従来の踏段とくらべ軽度の頭部損傷が発生する確率が約50%低減します。

利用者の頭部が踏段先端部に衝突した場合を想定し、頭部障害基準値HIC※1を弊社独自の方法により実際に測定。インジュリー・リスク曲線※2を用いた結果。

インジュリーリスク曲線

※1

HIC:Head Injury Criterion 衝突加速度から算出し、頭部の障害の程度を示す基準値。頭部を模擬した被試験体の落下試験により算出が可能。主に自動車業界で用いられている。

※2

インジュリー・リスク曲線:HICとケガ発生の確率を関係付ける曲線。

温度、衝突角度、落下距離や経年変化などにより衝突効果に差が生じる場合があります。

安全性 & 快適性

緩停止標準装備仕様

万が一の際の緊急停止など、急停止時の転倒やつまずきを減少させるためインバータ制御によりエスカレーターを緩やかに停止させます。

・停電時および一部安全装置が作動した場合を除く。

操作しやすくなった操作盤

操作しやすくするために非常停止ボタンやキースイッチを手前にレイアウトしました。

インレットブラシ ディフレクター/スカートブラシ ディフレクター有償付加仕様

移動手すりのインレット部に「インレットブラシ ディフレクター」を設置し、安全性の向上を図りました。
また、踏段とスカートガード間の挟まりを防止するために、スカートガードパネル全体にブラシ形状の「スカートブラシ ディフレクター」を取り付けることができます。

ブラシ形状の「インレットブラシ ディフレクター」

ブラシ形状の「インレットブラシ ディフレクター」

お客さまをやさしくナビゲートするエスカレーター運転モニター有償付加仕様

ESNAVI

運転モニターに矢印と進入禁止のマークでエスカレーターの運転方向をお知らせします。また、安全装置動作によるエスカレーター停止の際、動作した安全装置動作を表示し、お知らせします。

「ESNAVI」(省スペース形エスカレーターの場合)

「ESNAVI」(省スペース形エスカレーターの場合)

ビスレス化したスマートデッキ構造

デッキボードとスカートガードの間を留めるビスの露出部分をなくし、衣服の引っかかりなどのトラブルを未然に防ぎます。
また、巻き込まれ防止対策として、スカートガードにフッ素樹脂コーティングし、摩擦係数を低減しました。

ビスレス化したスマートデッキ構造

高い配置で、物が挟まりにくいインレット部

インレット部を高く配置することで、移動手すりと乗降板の間を広げ、物が挟まりにくくなりました。

省電力

Kindmover<カインドムーバー>の省エネルギー性能が向上しました。

インバータ制御の採用により、緩停止などの安全性向上機能に加え、省エネルギー運転機能や高効率運転機能により、消費電力を最大45%削減※しました。

標準形エスカレーターDタイプに低速停止待機運転機能および欄干照明にLED照明を採用した場合

省エネ・長寿命・水銀フリーを実現!

省エネ・長寿命・水銀フリーを実現!

スカートガード照明、踏段下照明、コムライトにLED照明を採用しました。
Dタイプの欄干照明にもLED照明をお選びいただけます。
LED照明は蛍光灯と比べ長寿命・省エネが図れるとともに、水銀フリーを実現し、環境に配慮した製品となっています。

スカートガード照明、踏段下照明、S、Dタイプのコムライトは有償付加仕様となります。
Pタイプのコムライトは標準装備仕様となります。

Dタイプの欄干照明には、有償付加仕様としてLED照明がお選びいただけます。

選べる3つの省エネルギーパック

エネルギー最大24%※削減

<エネルギーパック①> 省エネルギー運転機能標準装備仕様

エスカレーターに組込まれたセンサーにより、閑散時に速度をコントロール(30→25m/min)減速することにより消費電力を削減します。

欄干照明をLEDに替えて消費電力30%削減!(Dタイプ有償付加仕様)

欄干照明をLEDに替えて消費電力30%削減!(Dタイプ有償付加仕様)

エネルギー最大35%※削減

<エネルギーパック②> 低速待機運転機能有償付加仕様

省エネルギー運転機能に加え、利用者が誰もいない場合さらに速度を落とし10m/minで低速運転し、さらなる消費電力の削減を行います。

欄干照明をLEDに替えて消費電力40%削減!(Dタイプ有償付加仕様)

欄干照明をLEDに替えて消費電力40%削減!(Dタイプ有償付加仕様)

エネルギー最大40%※削減

<エネルギーパック③> 低速停止待機運転機能有償付加仕様

省エネルギー運転機能に加え、利用者が誰もいない場合、低速待機運転を行い、一定時間後エスカレーターは停止します。 センサーがお客さまを感知すると、インバータ制御ならではのなめらかな加速で通常運転速度(30m/min)まで加速します。

欄干照明をLEDに替えて消費電力45%削減!(Dタイプ有償付加仕様)

欄干照明をLEDに替えて消費電力45%削減!(Dタイプ有償付加仕様)

高効率運転機能(標準装備仕様)

負荷状態に応じてモータへの供給電圧を調整することにより、常にモータの高効率状態を維持します。

●省エネルギーパック②・③をご採用の場合、標準装備仕様として標準形エスカレーターにはESNAVIが上下階に向かって左側のインレット部に設置、省スペース形エスカレーターには、上下階とも左右にESNAVIが設置されます。

※消費電力量比較方法(弊社比)

インバータ制御なしの従来形エスカレーターと下記機能を搭載したエスカレーターとの1日あたりの消費電力量を比較(標準形エスカレーターS1000形、階高4.3m(照明なし)、1日の運転時間を12時間とした場合)

  • ・省エネルギー運転機能(標準装備仕様) 省エネルギー運転:10時間
  • ・低速待機運転機能(有償付加仕様) 省エネルギー運転:4時間、低速待機:6時間
  • ・低速停止待機運転機能(有償付加仕様) 省エネルギー運転:4時間、低速待機:3時間、停止待機:3時間

標準形エスカレーターDタイプの欄干照明を蛍光灯からLED照明(有償付加仕様)に替えた場合の消費電力量を、上記の条件に追加し比較しました。
