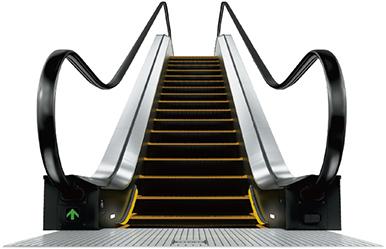

東芝独自の「踏段先端部に緩衝材を用いた踏段」をはじめ
エスカレーターを安全・安心にお使いいただけるように、日々研究開発をすすめています。
これからもお客様にご満足いただける製品とサービスの提供を通じて、信頼されるブランドであり続けます
安全・安心・快適性の向上
けがや事故防止への取り組み
- 転倒時のけがのリスクを軽減する

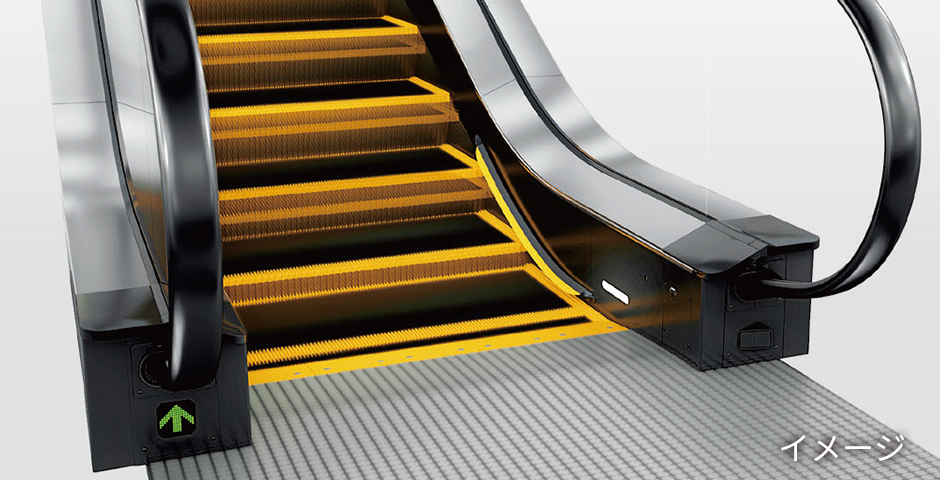

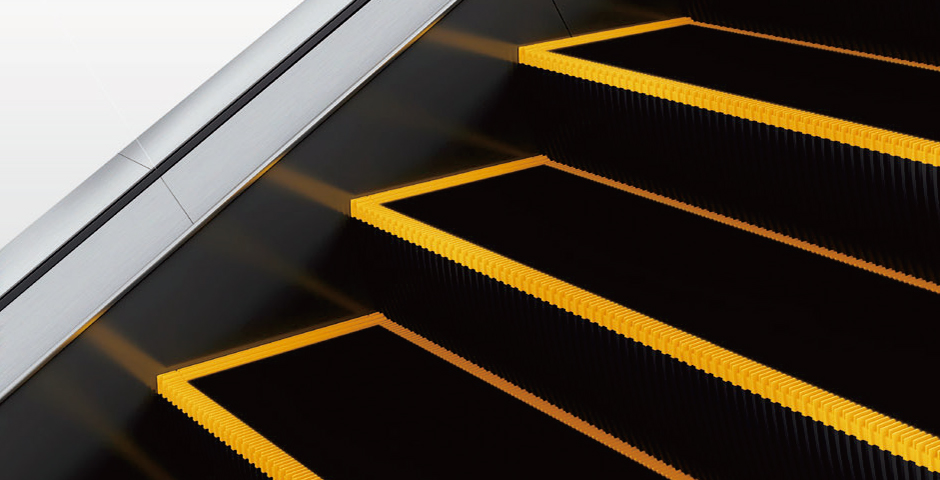

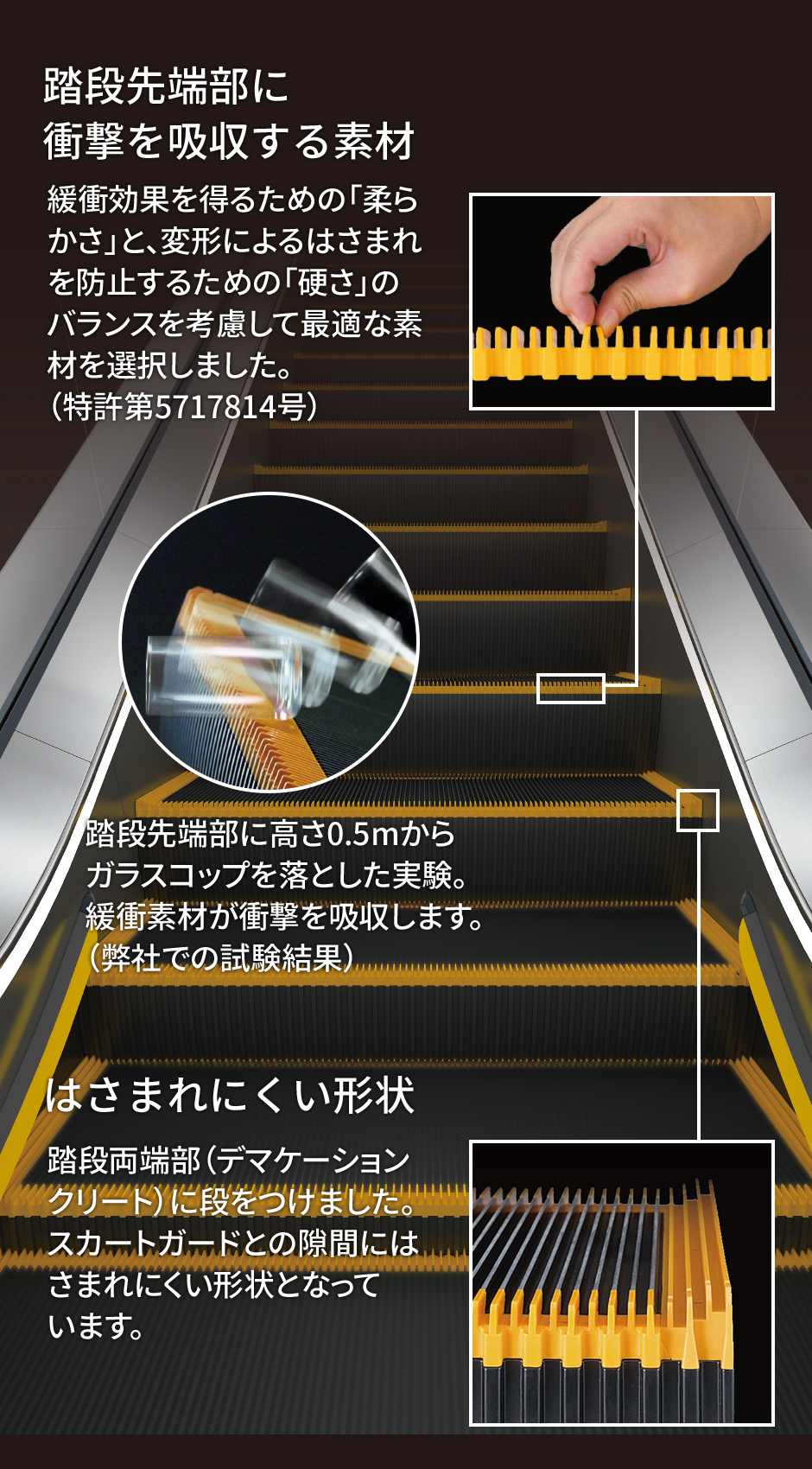

「踏段先端部に緩衝材を用いた踏段」基本仕様 - エスカレーターの救急事故のほとんどは「ころぶ」「落ちる」事故によるものです。東芝では転倒時のけがのリスクを軽減する踏段先端部に緩衝材を採用した踏段を開発しました。

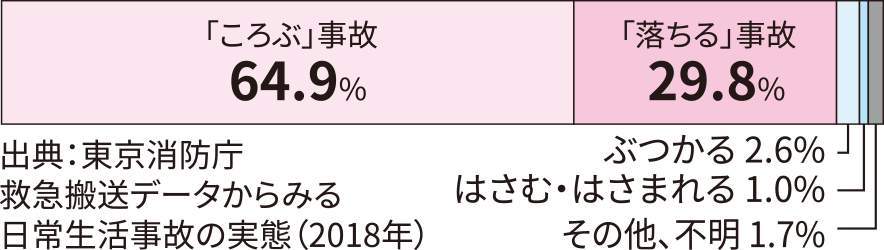

- エスカレーターの事故種別ごとの救急搬送
-

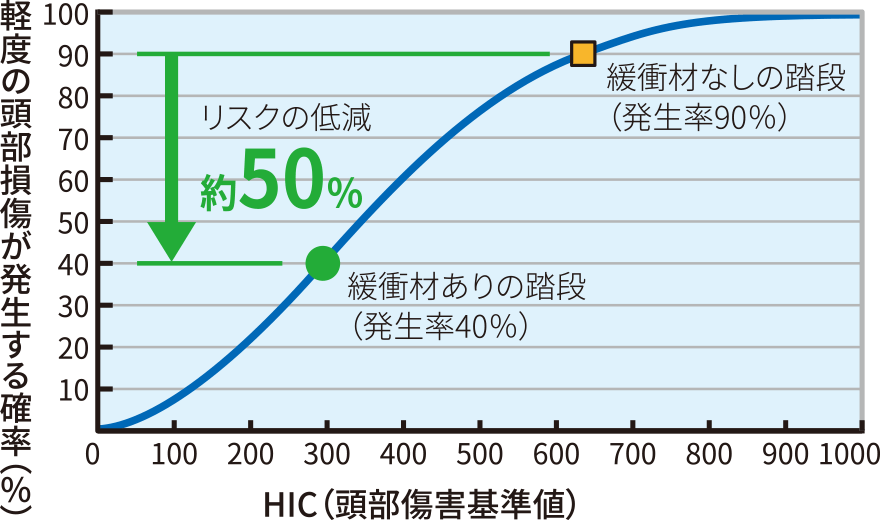

- 万一転倒した場合でも、緩衝材なしの踏段と比較して、軽度の頭部損傷の発生リスクを約50％低減します。（弊社調べ）
-
軽度の頭部損傷：意識障害のない頭部の外傷、歯や鼻の骨折と顔表面上の外傷
利用者の頭部が踏段先端部に衝突した場合を想定し、頭部傷害基準値HIC※1を弊社独自の方法により実際に測定。インジュリー・リスク曲線※2を用いた結果。- インジュリー・リスク曲線ロングスカートはさまれ防止
-
頭部が踏段先端部に衝突した場合を想定
（上昇運転時衝突角度：45°、落下距離1mの場合）
※1 HIC(Head Injury Criterion)：衝突加速度から算出し、頭部の傷害の程度を示す基準値。頭部を模擬した被試験体の落下試験により算出が可能。
主に自動車業界で用いられている。
※2 インジュリー・リスク曲線：HICとケガ発生の確率を関係付ける曲線。
（注）温度、衝突角度、落下距離や経年変化などにより緩衝効果に差が生じる場合があります。
- ビスレス化した「スマートデッキ構造」基本仕様
- デッキボードとスカートガードの間を留めるビスの露出部分をなくし、衣服の引っかかりなどのトラブルを未然に防ぎます。また、巻き込まれ防止対策として、スカートガードにフッ素樹脂コーティングし、摩擦係数を低減しています。
- 緩やかにエスカレーターを停める「緩停止」標準装備仕様
- 万一の際の緊急停止など、急停止時の転倒やつまずきを減少させるためインバータ制御によりエスカレーターを緩やかに停止させます。
・停電時および一部安全装置が作動した場合を除きます。

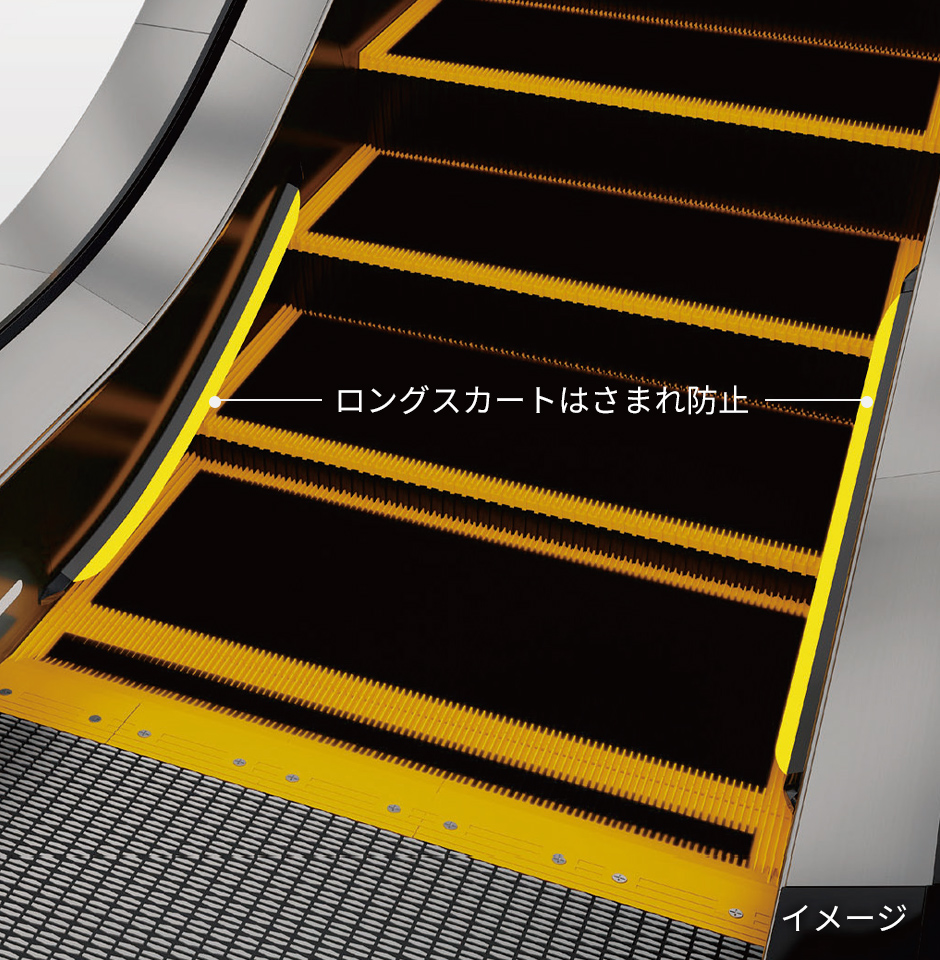

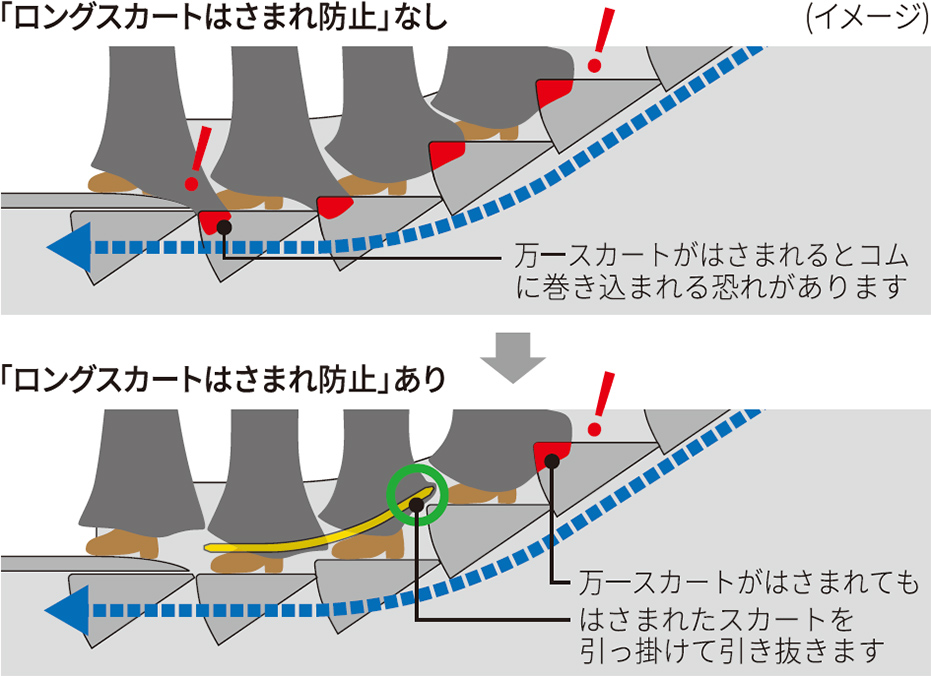

- ロングスカートはさまれ防止有償付加仕様
-
エスカレーター乗降口、下段部の左右スカートガードに設置します。エスカレータ―を降りる際、ロングスカート等がコムや踏段とスカートガードの間にはさまれたり、巻き込まれたりする事故を防止します。ロングスカートだけでなく、丈の長い衣料やサンダルなどのはさまれ、巻き込まれ事故の防止にも役立ちます。
・「スカートブラシ ディフレクター」との併用はできません。

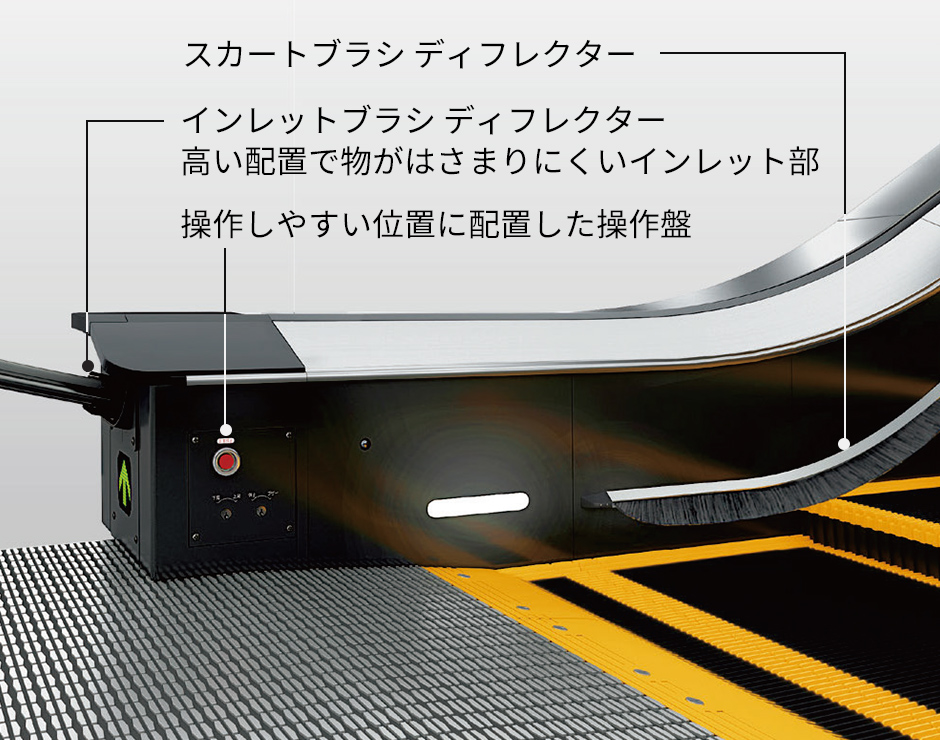

- スカートブラシ ディフレクター有償付加仕様
- 踏段とスカートガード間のはさまれ、巻き込まれ事故を防止するために、スカートガードパネル全体に「スカートブラシ ディフレクター」の設置が可能です。
・「ロングスカートはさまれ防止」との併用はできません。
- インレットブラシディフレクター基本仕様
- 移動手すりのインレット部の巻き込まれ事故を防止するため、インレット部を高く設計し、ブラシタイプのディフレクターを移動手すりのインレット部に設置しました。
- 操作しやすい「操作盤」基本仕様
- 大きな色付きボタンの非常停止ボタンやキースイッチを操作しやすい正面スカート脇に設置しました。
快適・利便性の向上
- お客様をやさしくナビゲート

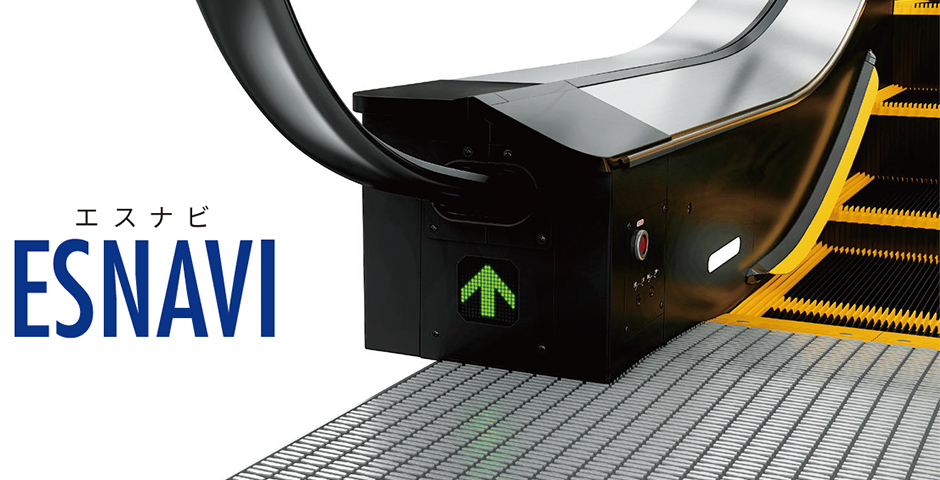

運転モニター「ESNAVI」 有償付加仕様 - エスカレーターの運転方向等をお知らせする運転モニター「ESNAVI」。省エネルギー運転中や低速・停止待機中には運転方向と交互に「ECO」表示を行い、省エネルギーをアピールします。また、安全装置作動時には作動した安全装置をお知らせします。
- オートアナウンス有償付加仕様
- エスカレーター運転中に注意を促すメッセージを自動的にアナウンスします。
- アシストアナウンス有償付加仕様
- エスカレーターが非常停止した場合や、エスカレーターが停止待機時から低速で動き出す場合(省エネルギー・パック③、④有償付加仕様をご採用の場合)にも自動的にアナウンスします。
- スケジュール運転有償付加仕様
-
あらかじめ設定した運転時刻にあわせて、エスカレーターの運転速度を自動で切り換えます。また、低速待機運転や停止待機などをお選びいただいた場合には、スケジュールで設定された速度を最高速度として機能します。
スケジュール運転で運転速度が切替わる場合には、自動で注意喚起のアナウンスが行われます。
- 平日スケジュール運転例
-
時刻 速度 理由 起動～9：00
30m/min
朝、急いでいる人が多いと想定
9：00～11：00
25m/min
通勤ラッシュが落ち着くと想定
11：00～14：00
30m/min
昼食時に利用者が増えると想定
14：00～16：00
20m/min
高齢者、幼児連れが増えると想定
16：00～20：00
30m/min
退勤時に利用者が増えると想定
20：00～22：00
25m/min
夜間、利用者が減ると想定
22：00～停止
20m/min
さらに利用者が減ると想定
- 休日スケジュール運転例
-
時刻 速度 理由 起動～10：00
20m/min
施設オープン直後は人が少ないと想定
10：00～20：00
30m/min
施設オープン後、利用者が増えると想定
20：00～22：00
25m/min
施設終了間際に徐々に利用者が減ると想定
22：00～停止
20m/min
さらに利用者が減ると想定
省エネルギー
4つの省エネルギー・パック
-

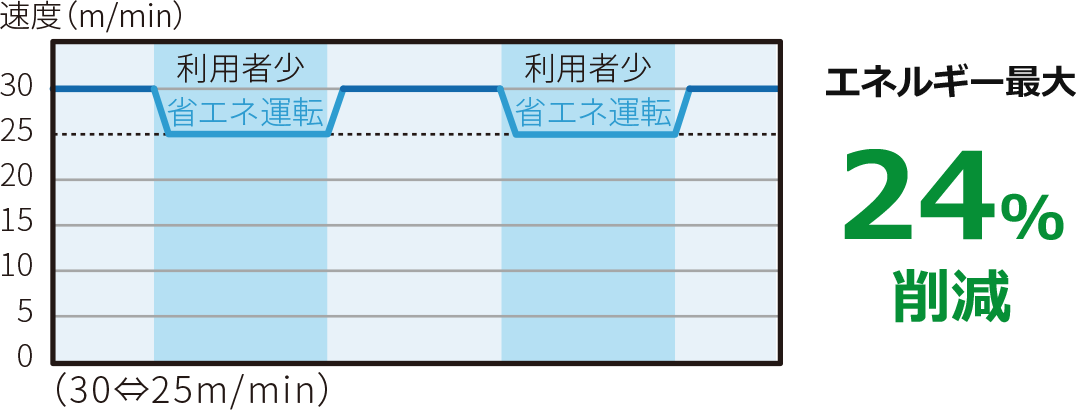

省エネルギー・パック①
省エネルギー運転機能標準装備仕様 - エスカレーターに組込まれたセンサーにより、閑散時に速度をコントロール（30→25m/min）。減速することにより消費電力量を削減します。
-
省エネルギー・パック②

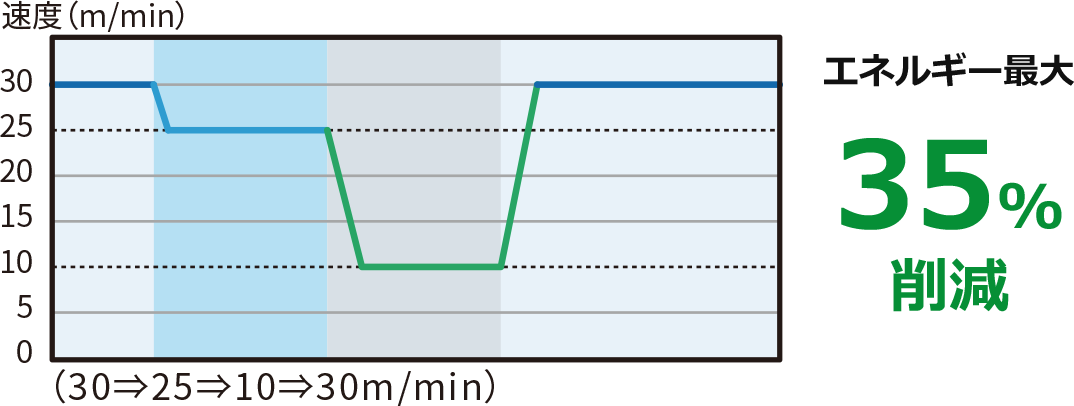

低速待機運転機能有償付加仕様 - 省エネルギー運転機能に加え、利用者が誰もいない場合、さらに速度を落とし10m/minで低速運転し、さらなる消費電力量の削減を行います。
-

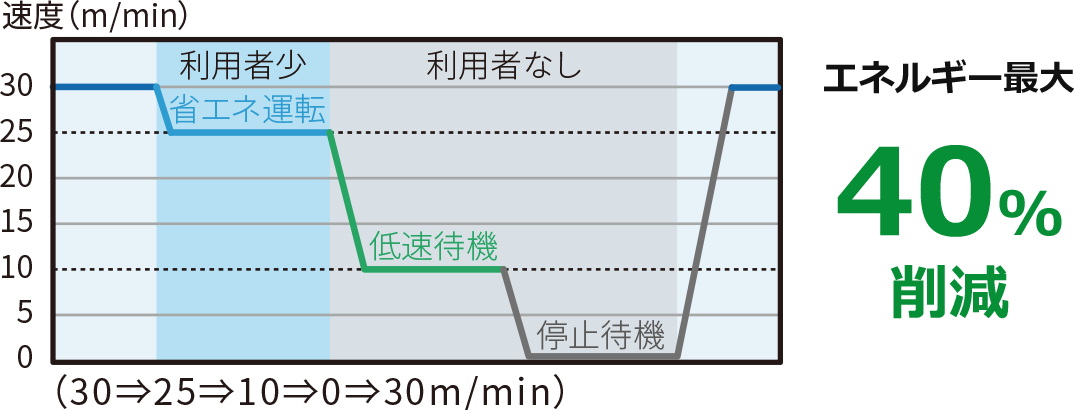

省エネルギー・パック③
低速停止待機運転機能 有償付加仕様 - 省エネルギー運転機能に加え、利用者が誰もいない場合、低速待機運転後、停止待機を行い、エスカレーターは停止します。センサーが利用者を感知すると通常運転速度まで加速します。
-

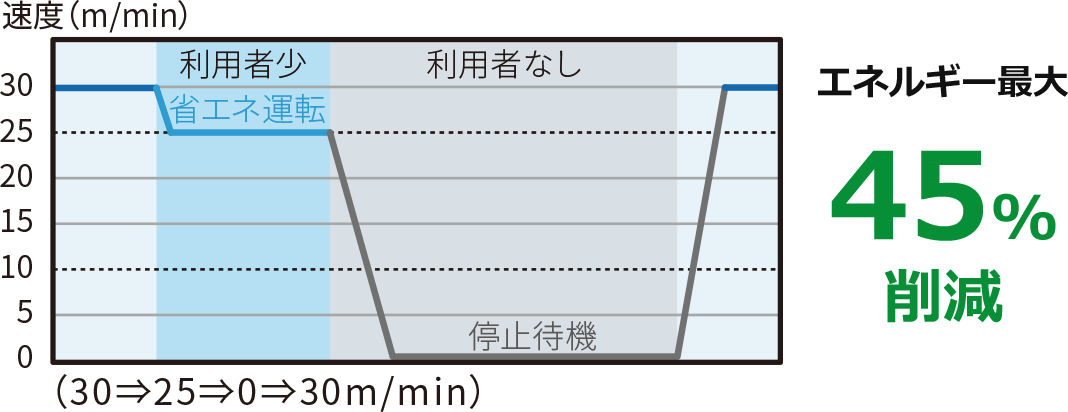

省エネルギー・パック④
停止待機運転機能有償付加仕様 - 省エネルギー運転機能に加え、利用者が誰もいない場合、停止待機を行い、エスカレーターは停止します。センサーが利用者を感知すると通常運転速度まで加速します。
●省エネルギー・パック②、③、④をご採用の場合、ESNAVI （エスナビ）有償付加仕様を上下階に設置する必要があります。
消費電力量比較方法（弊社比）
インバータ制御なしの従来形エスカレーターと下記機能を搭載したエスカレーターとの１日あたりの消費電力量を比較（標準形エスカレーターS1000形、階高4.3m（照明なし）、1日の運転時間を12時間とした場合）
- ・ 省エネルギー・パック①（標準装備仕様） 省エネルギー運転：10時間
- ・ 省エネルギー・パック②（有償付加仕様） 省エネルギー運転：4時間、低速待機：6時間
- ・ 省エネルギー・パック③（有償付加仕様） 省エネルギー運転：4時間、低速待機：3時間、停止待機：3時間
- ・ 省エネルギー・パック④（有償付加仕様） 省エネルギー運転：4時間、停止待機：6時間
- 高効率運転機能標準装備仕様
- 負荷状態に応じてモータへの供給電圧を調整することにより、常にモータの高効率状態を維持します。
LED照明の採用

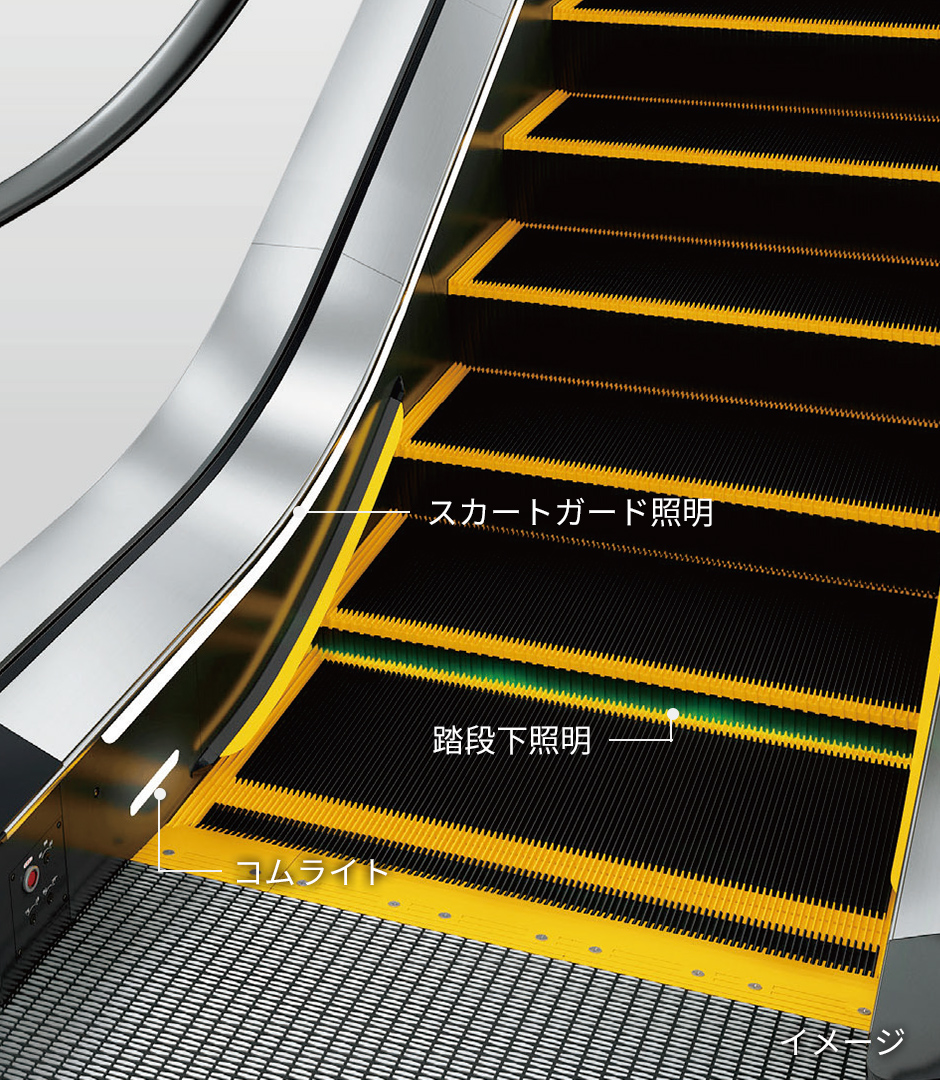

- スカートガード照明 有償付加仕様
- スカートガードに内蔵したライン照明が、足元をやさしく照らし、エスカレーターに光のアクセントを創り出します。
- コムライト有償付加仕様
- 乗降部を照らし、注意を促します。
・パネルタイプは標準装備仕様になります。
- 踏段下照明有償付加仕様
- 踏段と踏段の境界を照らし出し、わかりやすくすることで、乗り込みをサポートします。
- 低速、停止待機運転時消灯機能
有償付加仕様
（省エネルギー・パック②、③、④有償付加仕様） - エスカレーターが低速、もしくは停止待機運転時にすべての照明を消灯します。エスカレーターが通常速度で動き出すと同時に自動点灯します。
- 新・LED欄干照明（D/DNタイプ）
- 欄干照明は、最新のLEDスリムライン照明を採用しました。インレットから円を描いて伸びるLEDスリムライン照明は、エスカレーターのデザインを一層引き立てます。
・LED照明は昼光色になります。有償付加仕様で電球色もお選びいただけます。
衛生・清潔対策
感染症拡大防止に向けて

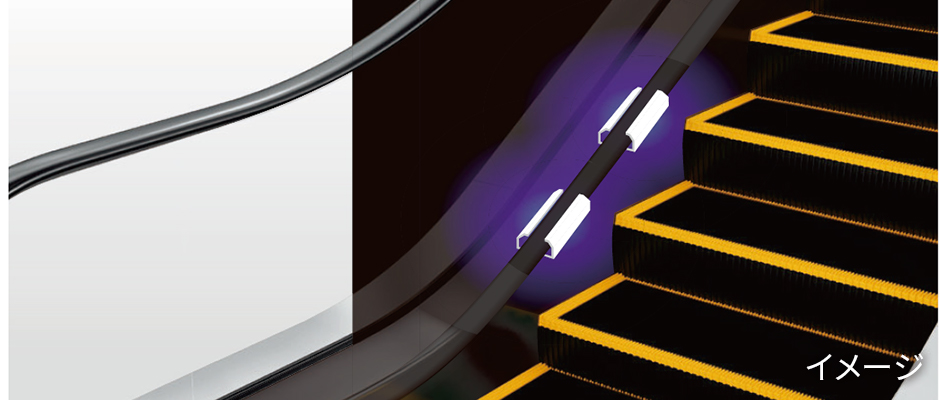

- 移動手すり除菌装置 有償付加仕様
- 移動手すりに紫外線を直接照射し、除菌します。除菌装置は、エスカレーター本体に内蔵されているので、装置に手や指などが巻き込まれる心配がありません。また「UV除菌中」「手すりにおつかまりください」などのステッカーがセットになっており、移動手すりの利用促進による安全性向上に役立ちます。

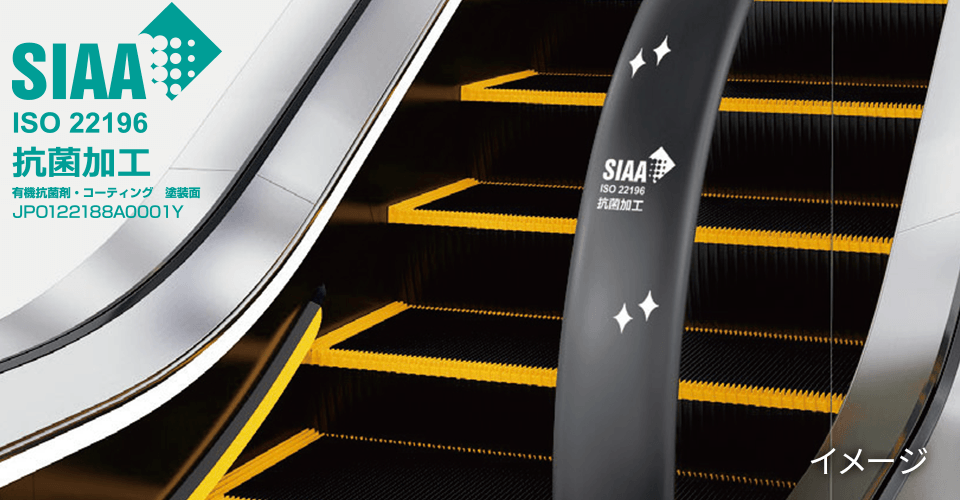

- 移動手すり抗菌コーティング 保守契約メニュー
- 移動手すりを抗菌・防汚コーティング剤で覆うことで美観を維持します。またお好みにより抗菌加工マークなど文字やイラストを入れることも可能ですので、より一層の移動手すりの利用促進による安全性向上に役立ちます。
・SIAAマークはISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されます。
・コーティングはエスカレーターご納入後に施工を行いますので、商品の特性や詳細についてはお問い合わせください。

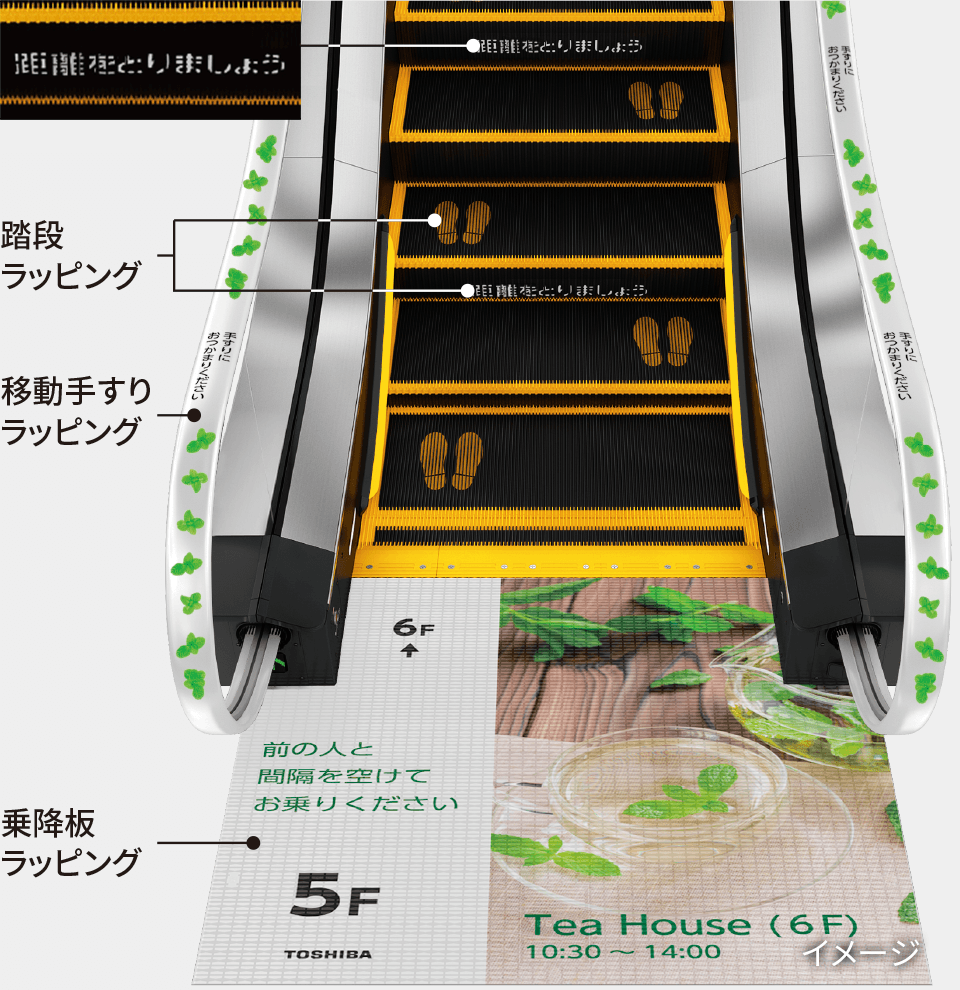

- フルカラーラッピングによる注意喚起と案内表示 保守契約メニュー
-
- 踏段ラッピング
- 例えば、踏段面に足形をラッピングし自然にフィジカルディスタンスが取れるように促します。またライザー部分に注意喚起文をラッピングし、直接的に注意喚起を促すことも可能です。
- 移動手すりラッピング
- 抗菌加工を施した移動手すり専用の素材でラッピングします。移動手すりの利用促進をはじめ、店舗の宣伝や案内 が可能です。
- 乗降板ラッピング
-
面積が大きな乗降板には、注意喚起をはじめ、各階床の案内や店舗の宣伝など効果的な案内表示が可能です。
・フルカラーラッピングはエスカレーターご納入後に施工を行いますので、商品の特性や詳細についてはお問い合わせください。
「移動手すり除菌装置」「移動手すり抗菌コーティング」「移動手すりラッピング」の併用はできません。
製品ラインアップ

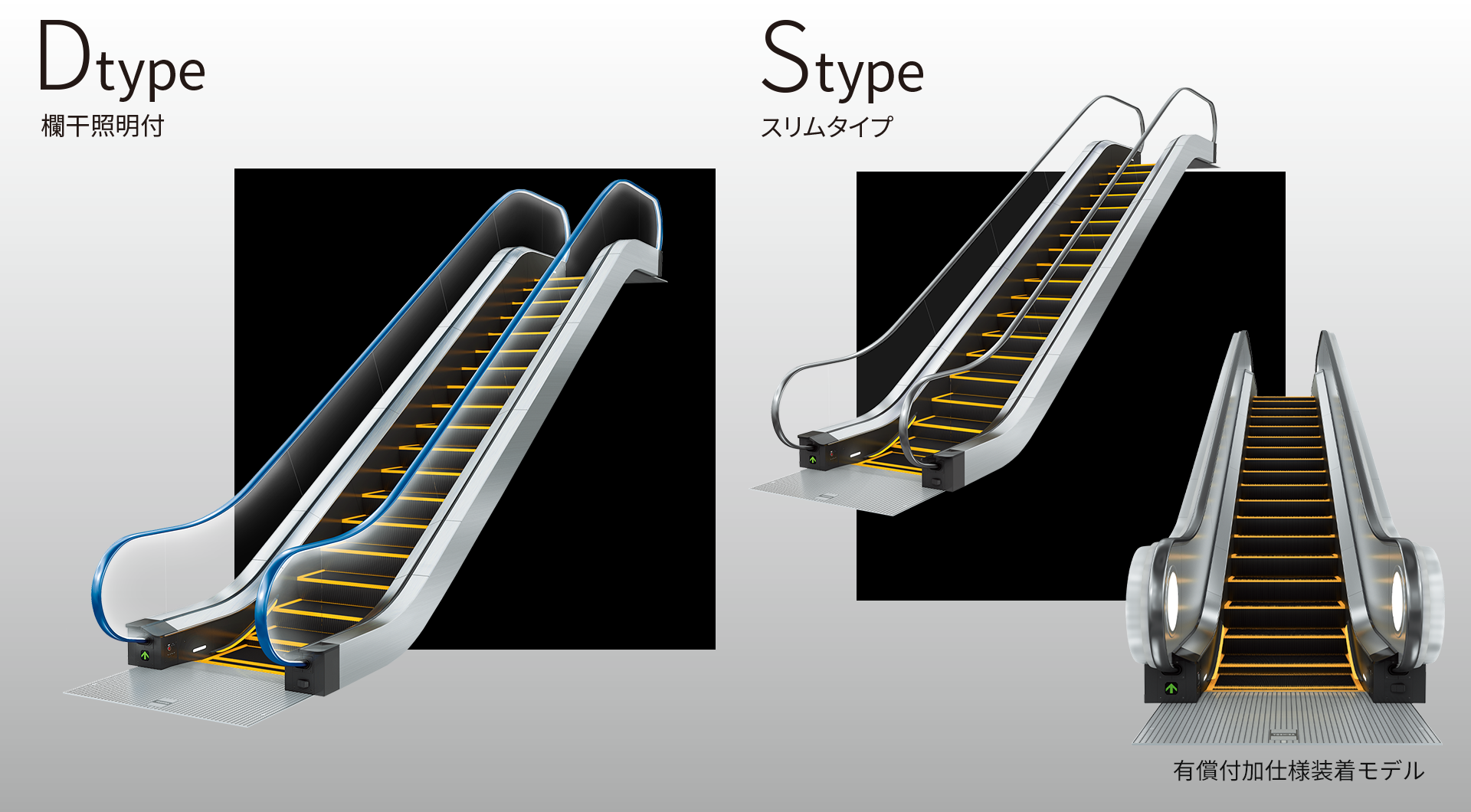

標準形エスカレーター
- 基本仕様
-
タイプ Sタイプ（スリムタイプ） Dタイプ（欄干照明付） Pタイプ（パネルタイプ） 欄干 内側板 垂直平面強化ガラス※1
（デッキレスタイプ）垂直平面強化ガラス※1
（デッキレスタイプ）
欄干照明（LED照明）付※2ステンレス製ヘアライン仕上 デッキボード ステンレス製ヘアライン仕上 スカートガード 鋼板製フッ素樹脂コーティング（黒色） 移動手すり※3 ウレタン製（8色の中からお選びください） インレット部 合成樹脂成形品（インレットブラシ ディフレクター付・黒色） 踏段 踏板 アルミ合金製ダイカスト（溝：黒色） クリートライザ アルミ合金製ダイカスト（黒色） デマケーションライン 合成樹脂成形品（4方向：黄色） 乗降部 くし（コム） 合成樹脂成形品（黄色） ランディングプレート（乗降板） ステンレス製（溝：黒色） ※1 飛散防止フィルム貼り仕上標準装備仕様 ※2 昼光色になります。 ※3 屋外対応時は黒色が基本仕様となります。
| 形式 | S600形 | S800形 | S1000形 | |
|---|---|---|---|---|
| 踏段公称幅 | 600mm | 800mm | 1000mm | |
| 公称輸送能力 | 4500人／時 | 6750人／時 | 9000人／時 | |
| 定格速度 | 30m／分（省エネルギー運転時25m／分） | |||
| 傾斜角度 | 30° | |||
| 電源※1 | 動力用 | 三相交流200～220V、400～440Vー50／60Ｈｚ | ||
| 照明用 | 単相交流100～110Vー50／60Ｈｚ | |||
| 運転 | 方式 | 省エネルギー・パック①(省エネルギー運転)標準装備仕様 | ||
| 方向 | 昇降可逆式 | |||
| 操作方式 | 操作盤でのキースイッチ操作方式 | |||
| 機能 | 遠隔監視用インターフェース※2 | |||
※1 電源電圧の変動はエスカレーター受電端において動力用±10％以内、照明用±2％以内に保つよう電源を設備してください。
※2 この機能を発揮するためには、弊社とのメンテナンス契約をしていただく必要があります。

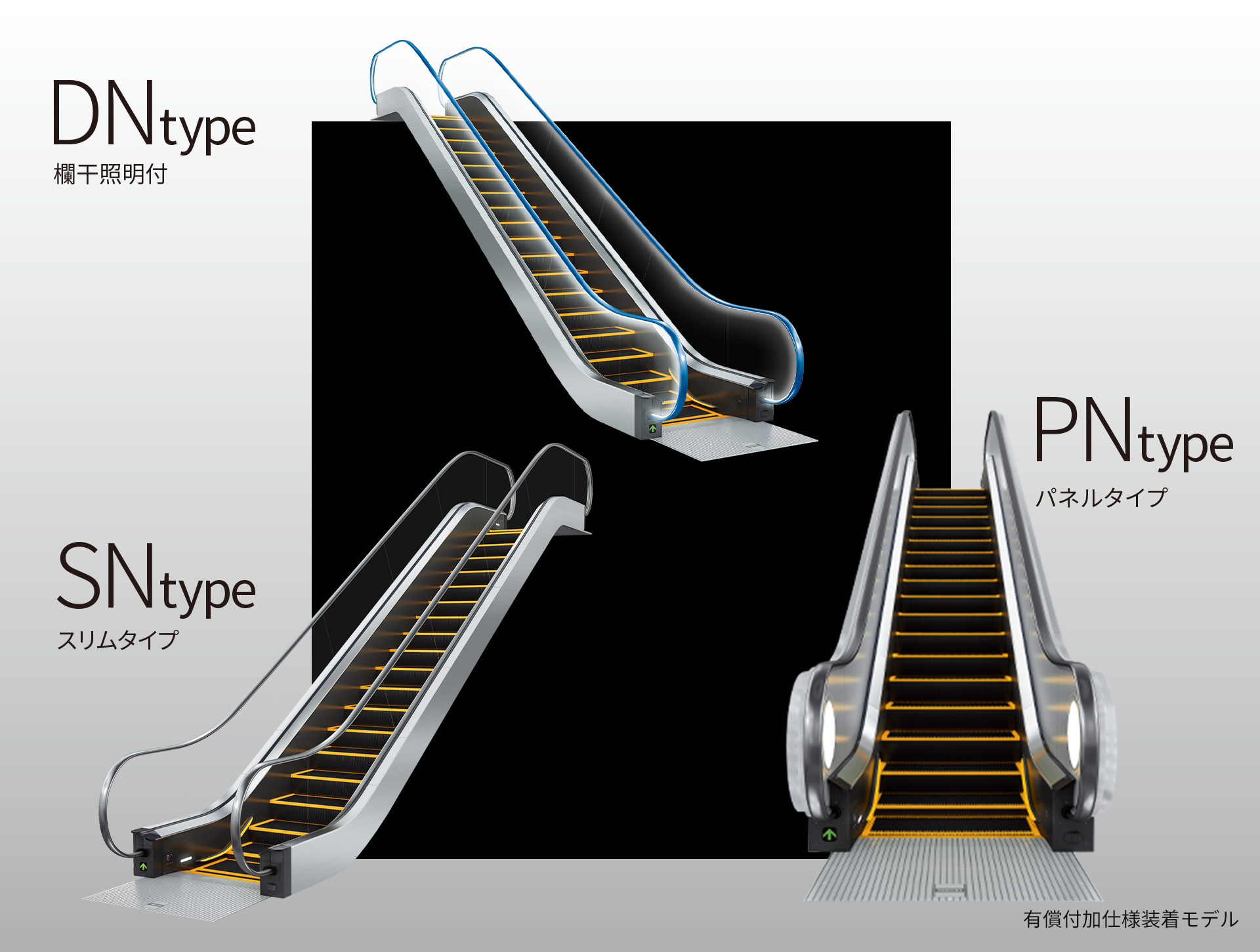

省スペース形エスカレーター
- 基本仕様
-
タイプ Sタイプ（スリムタイプ） Dタイプ（欄干照明付） Pタイプ（パネルタイプ） 欄干 内側板 垂直平面強化ガラス※1
（デッキレスタイプ）垂直平面強化ガラス※1
（デッキレスタイプ）
欄干照明（LED照明）付※2ステンレス製ヘアライン仕上 デッキボード ステンレス製ヘアライン仕上 スカートガード 鋼板製フッ素樹脂コーティング（黒色） 移動手すり※3 ウレタン製（8色の中からお選びください） インレット部 合成樹脂成形品（インレットブラシ ディフレクター付・黒色） 踏段 踏板 アルミ合金製ダイカスト（溝：黒色） クリートライザ アルミ合金製ダイカスト（黒色） デマケーションライン 合成樹脂成形品（4方向：黄色） 乗降部 くし（コム） 合成樹脂成形品（黄色） ランディングプレート（乗降板） ステンレス製（溝：黒色） ※1 飛散防止フィルム貼り仕上標準装備仕様 ※2 昼光色になります。 ※3 屋外対応時は黒色が基本仕様となります。
| 形式 | S600形 | S800形 | S1000形 | |
|---|---|---|---|---|
| 踏段公称幅 | 600mm | 800mm | 1000mm | |
| 公称輸送能力 | 4500人／時 | 6750人／時 | 9000人／時 | |
| 定格速度 | 30m／分（省エネルギー運転時25m／分） | |||
| 傾斜角度 | 30° | |||
| 電源※1 | 動力用 | 三相交流200～220V、400～440Vー50／60Ｈｚ | ||
| 照明用 | 単相交流100～110Vー50／60Ｈｚ | |||
| 運転 | 方式 | 省エネルギー・パック①(省エネルギー運転)標準装備仕様 | ||
| 方向 | 昇降可逆式 | |||
| 操作方式 | 操作盤でのキースイッチ操作方式 | |||
| 機能 | 遠隔監視用インターフェース※2 | |||
※1 電源電圧の変動はエスカレーター受電端において動力用±10％以内、照明用±2％以内に保つよう電源を設備してください。
※2 この機能を発揮するためには、弊社とのメンテナンス契約をしていただく必要があります。
有償付加仕様一覧表
| 仕様 | |
|---|---|
| 設置環境 | 屋外対応（P、PN タイプをおすすめします） |
| 準屋外対応（P、PN タイプをおすすめします） | |
| 照明電源単相交流200 ～ 220V 50/60Hz | |
| 照明 (LED照明） |
欄干照明（D、DN タイプのみ）電球色 |
| スカートガード照明（省スペース形エスカレーターを除く）電球色もお選びいただけます。 | |
| 踏段下照明（緑色照明）窓付踏段もお選びいただけます。 | |
| コムライト（P、PN タイプは標準装備仕様）電球色もお選びいただけます。 | |
| のりば灯（P、PN タイプのみ）電球色もお選びいただけます。 | |
| 欄干 | ロングスカートはさまれ防止 |
| スカートブラシディフレクター | |
| 乗降口踏段水平3 枚タイプ | |
| 乗降部 | 樹脂製コム（ブラック） |
| アルミ製コム | |
| 運転方式 | 省エネルギー・パック②（省エネルギー運転 ・低速待機機能付） |
| 省エネルギー・パック③（省エネルギー運転 ・低速、停止待機機能付） | |
| 省エネルギー・パック④（省エネルギー運転 ・停止待機機能付） | |
| 3速度切換( キースイッチ: 30、25、20m/min) | |
| スケジュール運転 | |
| 自動運転( センサーポール付) | |
| 機能 | ESNAVI ( エスナビ) |
| アシストアナウンス | |
| オートアナウンス | |
| シャッター連動 | |
| 監視盤 | |
| 移動手すり除菌装置 | |
| 保守契約メニュー | 移動手すり抗菌コーティング(SIAA 認証品) |
| フルカラーラッピング(移動手すり・踏段・乗降板) | |
・ 省スペース形エスカレーターのコムライトは下階から見て左側の上下階に設置されます。
・「移動手すり抗菌コーティング」「フルカラーラッピング」については、ご納入後に施工を行いますので、商品の特性や詳細についてはお問い合わせください。
省スペース形エスカレーターのご紹介
めざしたのは「省スペース」と「輸送力」
- おすすめポイント①

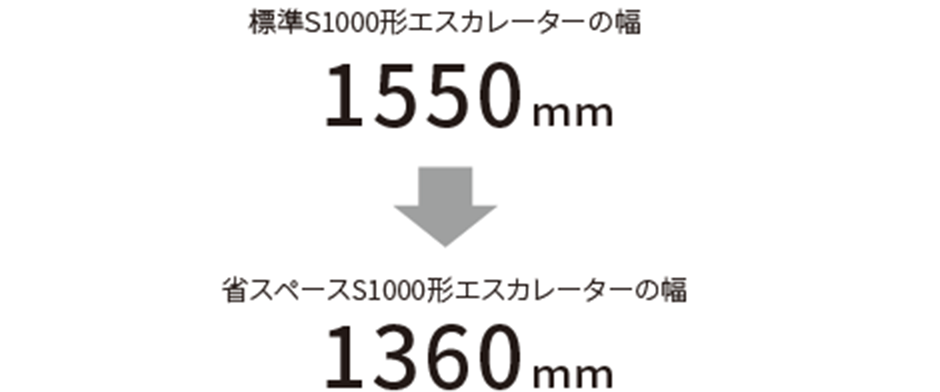

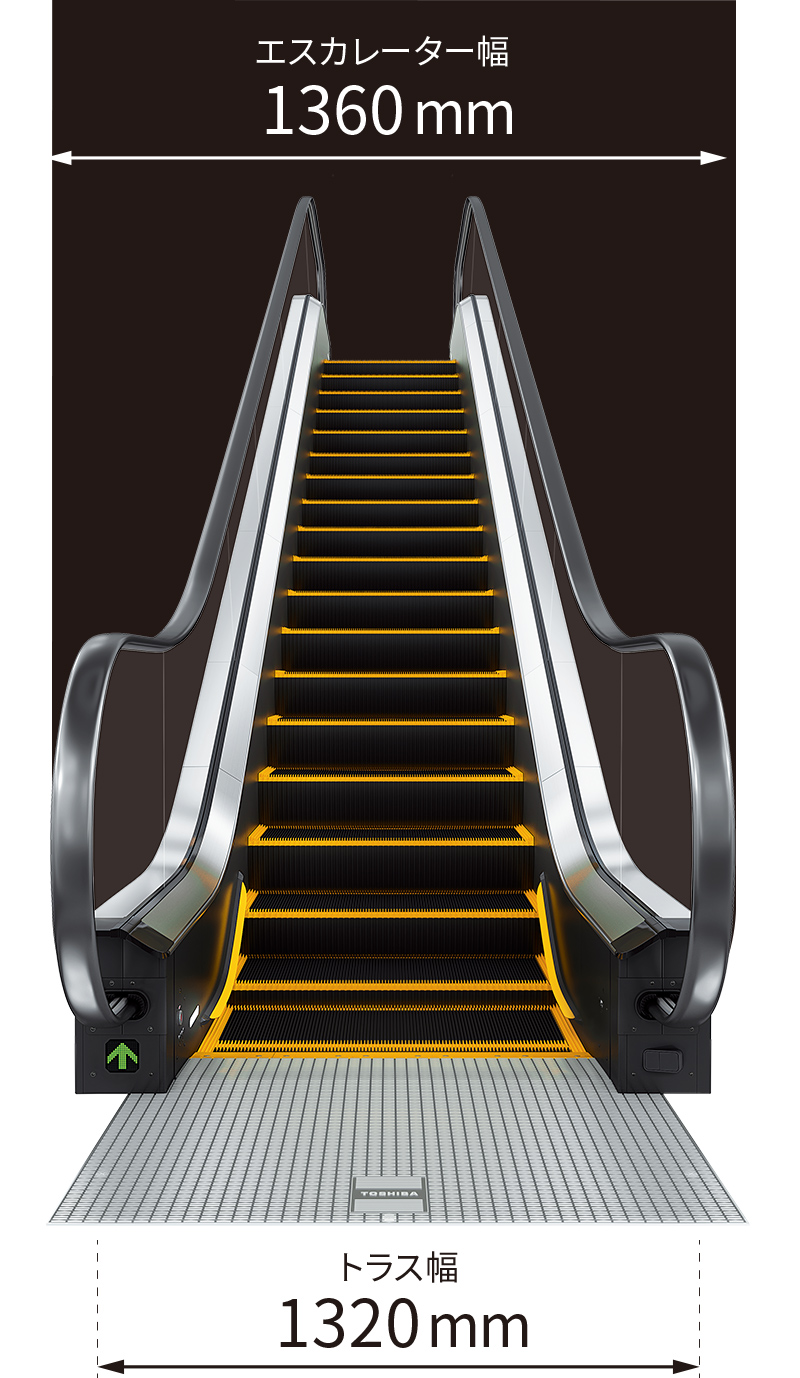

限られたスペースを有効活用 - 標準S1000形と比較してエスカレーター幅とトラス幅を190mm(弊社比)狭くすることにより、設置面積を削減します。
省スペースS600形エスカレーターの場合、標準S600形と比較してエスカレーター幅とトラス幅が130mm狭くなります。（弊社比）
- おすすめポイント②
輸送力は標準形と同じ - エスカレーター幅を狭くしても、標準形エスカレーターと同じ広さの踏段を使用していますので、輸送能力は標準形エスカレーターと同じです。
- 効率的なスペース利用についてのご提案
- 標準S1000形と標準S600形エスカレーターを並列に設置するのとほぼ同じスペースに省スペースS1000形エスカレーターを2台設置できます。標準S1000形エスカレーター2台分と同じ輸送力が確保でき、ピーク時にあわせた輸送計画にも対応しやすくなります。

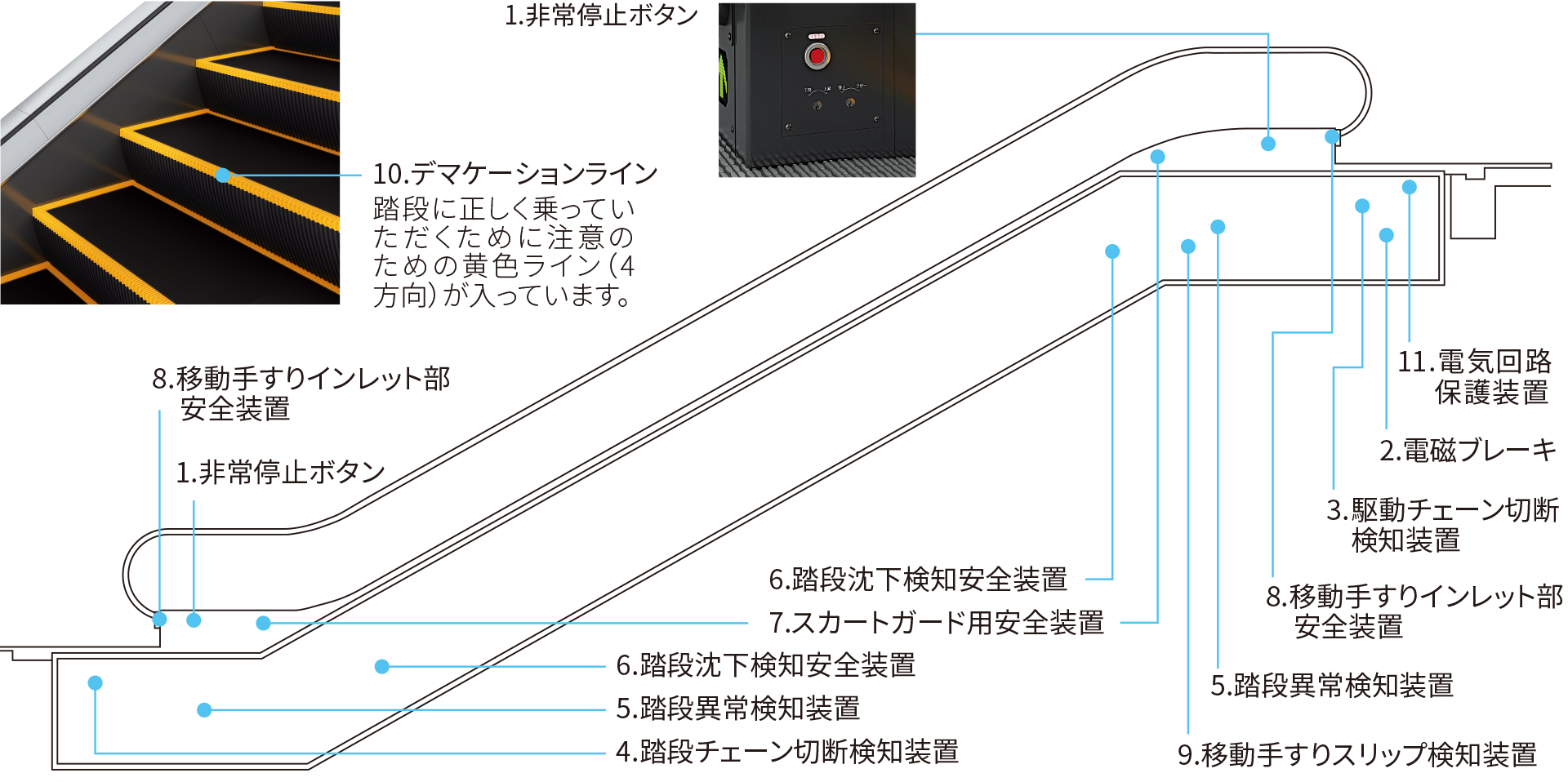

安全装置
- 基本仕様基本仕様
-
| NO. | 名称 | 機能 |
|---|---|---|
| 1 | 非常停止ボタン | 操作盤上の、このボタンを押すとエスカレーターを直ちに停止させます。 |
| 2 | 電磁ブレーキ | 動力電源が切れたとき、直ちに作動しエスカレーターを停止させます。 |
| 3 | 駆動チェーン切断検知装置 | 駆動チェーンが伸びたり、万一切断した場合、電源を切りエスカレーターを停止させるとともに、ラチェットが 作動し機械的にエスカレーターを停止させます。 |
| 4 | 踏段チェーン切断検知装置 | 踏段チェーンが過度に伸びたり、切断した場合、直ちにエスカレーターを停止させます。 |
| 5 | 踏段異常検知装置 | 踏段と踏段の間に異物がはさまったり、踏段が異常走行した場合に作動し、エスカレーターを停止させます。 |
| 6 | 踏段沈下検知安全装置 | 踏段ローラーに異常が発生した場合など、踏段の位置が低くなったことを検知し、エスカレーターを停止させます。 |
| 7 | スカートガード用安全装置 | 踏段とスカートガードとの間に異物がはさまった場合に作動し、エスカレーターを停止させます。 |
| 8 | 移動手すりインレット部安全装置 | 移動手すりのインレット部に子供の手や物が当たると作動し、直ちにエスカレーターを停止させます。 |
| 9 | 移動手すりスリップ検知装置 | 移動手すりのスピードが著しく遅くなったり、停止した場合に作動し、エスカレーターを停止させます。 |
| 10 | デマケーションライン | 踏段に正しく乗っていただくために踏段の端（4方向）に黄色のラインを設け注意を促します。 |
| 11 | 電気回路保護装置 | 動力電源に異常が生じたり、電動機に過電流が流れた場合、電源を切り直ちにエスカレーターを停止させます。 |
-
移動手すりカラーバリエーション（8色）
-
