エレベーター
意匠デザイン(操作盤・インジケータ)
かご操作盤
かご操作盤(広角ミラー付かご操作盤)
- ※
樹脂製操作盤のボタンは凸文字ボタン(抗菌ボタン)のみになります
インジケータバリエーション
ドットデジタル階床表示
アンバー
ホワイト
ブルー
ボタン点灯色にあわせた色となります。
液晶インジケータ
7.5インチの大形液晶を採用し、さまざまな情報を表示することができるようになりました。例えば地震発生時など、エレベーターが管制運転となった場合、大きな文字と目立つ色で案内し、英文での表記も可能です。
液晶インジケータ表示の例
通常運転
(ドアがひらきます)
満員表示
地震時管制運転
停電時自動着床装置「トスランダー」
かご内防犯カメラ映像の表示
同一の液晶画面に映し出しますので、かご内に別のモニターを設置する必要がありません。エレベーターのデザインをそこなうことなく、かご内防犯カメラ映像を表示できます。防犯カメラ映像を表示した場合、ドア開閉表示(アニメーション表示)は表示されません。(通常画面との切り替え表示はできません)
ステンレス製へアライン仕上かご操作盤
3UH*N / 3UH*N / 3WH*N / 3BH*N
リニューアル専用かご操作盤
ELFRESH PACK リニューアル専用 かご操作盤
既存のかごデザインを生かした リニューアル専用 かご操作盤新しい操作盤をラインナップしました。
- 1
-
見やすい ドットデジタル インジケーター
- 2
-
ボタンはSPACEL-GR Ⅱと同じユニバーサル デザイン
- 3
-
既存のリターンパネルを そのまま活用
※従来の操作盤位置に立体的でシャープな印象のステンレス素材使用。
標準工期から1日短縮
※実際の工事期間は 、建物状況や工事条件により、 標準工期と異なる場合があります。
リニューアル専用かご操作盤
ELFRESH PACKのベーシックパックおよび、ベーシックパック+エコノミープランのリニューアル工事にのみご採用いただけます。ただしこの場合のエコノミープランは、天井交換ではなく光源変更が必要となります。上記以外のパッケージの場合は東芝エレベータ SPACEL-GRⅡ標準品が適用となります。
車いす専用かご操作盤
■ フェースぺレート
銅板製
2UP*N
■ フェースぺレート
ステンレス製ヘアライン仕上
2UH*N
横形かご副操作盤
■ フェースぺレート
銅板製
2UP*N
ボタンバリエーション
凸文字ボタン ■樹脂成形品 (抗菌ボタン・抗菌ボタン枠)
凸文字ボタンには無機抗菌剤を練込んだ素材を使用しました。
抗菌加工されていない製品とくらべ、細菌の増殖割合が100分の1以下の抗菌効果があります。
※凸文字ボタンをご採用された場合のデジタル階床表示とボタンの点灯色はアンバーのみとなります。
発音ボタン
行先階ボタンを押すと、" ピッ" と鳴り、登録されたことを電子音でお知らせします。
ドア開閉ボタン(抗菌ボタン・抗菌ボタン枠)
誰にでもわかりやすいように「ドア開閉ボタン」にひらがな表記を追加しました。さらに見分けやすくするために「ドア開ボタン」に緑色のボタン枠を採用しました。
非常ボタンガード(抗菌ボタン)
「非常ボタン」のご操作防止のため、ボタン枠に一体形のガードを取り付けます。
非常呼びボタン応答灯
非常呼びボタンを押すと点灯し、応答があるとボタンが点滅になり、インターホンが使用できることをお知らせします。
戸開き延長ボタン
ボタンを押すことにより、ドアを一定時間開けたままにでき、小荷物の出し入れ時に便利です。
クリックタッチボタン ■樹脂成形品
「クリックタッチボタン」の点灯色は、アンバー(U)・ホワイト(W)・ブルー(B)からお選びいただけます。また、「ドットデジタル階床表示」と「クリックタッチボタン」を同時にご採用された場合は、インジケータとボタンの点灯色は同色になります。
ステンレス製クリックタッチボタン ■樹脂成形品(ボタントップ:ステンレス製)
「ステンレス製クリックタッチボタン」の点灯色は、アンバー(U)・ホワイト(W)・ブルー(B)からお選びいただけます。また、「ドットデジタル階床表示」と「クリックタッチボタン」を同時にご採用された場合は、インジケータとボタンの点灯色は同色になります。
大型クリックタッチボタン (60mm)
大形ボタンをご採用された場合の最大階床数は8階床となります。
(注)「クリックタッチボタン・ステンレス製クリックタッチボタン・大形クリックタッチボタン」をご採用いただいた場合の操作盤のフェースプレートは、ステンレス製になります。

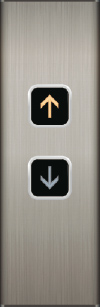

のりば操作盤
樹脂製
ステンレス製ヘアライン仕上(板曲げタイプ)
3UH*N
3LH*N
3UH*K
3*H*N
3*H*N
3UH*W
- ※
「クリックタッチボタン」もお選びいただけます。
ステンレス製ヘアライン仕上(平板タイプ)
FUH*N
FLH*N
F1H*N
- ※
「クリックタッチボタン」もお選びいただけます。
のりばインジケータ
アンバー MU**
ホワイト MW**
ブルー MB**
ボタン点灯色にあわせた色となります。
インジケータバリエーション

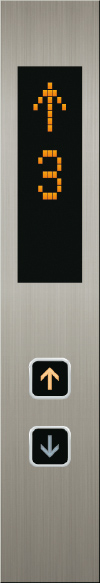

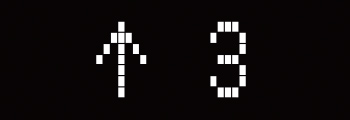

ドットデジタル階床表示
アンバー
ホワイト
ブルー
ボタン点灯色にあわせた色となります。

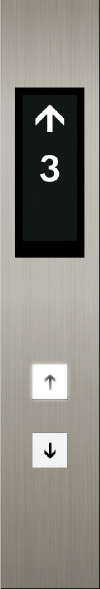

液晶インジケータ
液晶画面を組み込んだホールインジケータ・ボタンは、東芝独自のすっきりとしたデザインで、メンテナンス中のお知らせや管制運転など、液晶画面を通してさまざまな情報を表示できます。
液晶インジケータ表示の例
ペット運転表示

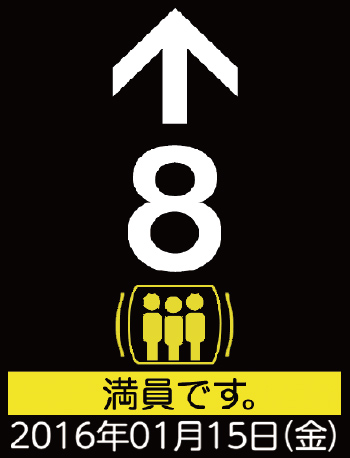

満員表示
地震時管制運転
かご内防犯カメラ映像の表示
同一の液晶画面に映し出しますので、かご内に別のモニターを設置する必要がありません。エレベーターのデザインをそこなうことなく、かご内防犯カメラ映像を表示できます。防犯カメラ映像を表示した場合、ドア開閉表示(アニメーション表示)は表示されません。(通常画面との切り替え表示はできません)
のりば操作盤・取付イメージ
ユニバーサルデザイン
ユニバーサルデザインへの取組み
徹底的にこだわった凸文字ボタンと形状
ボタン一つにも検証モデルを実際につくり、さまざまな方に評価してもらいました。特に凸文字形状については、文字幅より細い、四角文字が触知しやすいと評価され、操作ボタンにその形状を採用しました。※
凸文字形状検証モデル
触知のしやすさの検証
凸形状の種類と触知のしやすさについて
- ※
- (社)日本点字図書館殿のご協力を得て、視覚障害者の方に評価をしていただきました。
ボタンの文字色と背景色
「黒色の背景色に明るい色の文字色」のボタンを採用することにより、グレア(照度の急激な変化により一時的にモノが見えにくくなる現象)が少なく、コントラストが強く、文字色がくっきり見やすいとの評価をいただきました。また表示点灯色については、白内障の方でも見やすく、加齢による色の見え方に影響の少ないオレンジ色にしました。
わかりやすいひらがな併記「ドア開閉ボタン」と「非常呼びボタン」
誰にでもわかりやすいように、ボタンにひらがな表記を追加しました。安全性を考え「ドア開ボタン」を大形にし、さらに目立つようにボタン枠は太い緑色にしました。
また、「非常呼びボタン」は黄色の太いボタン枠にしました。
デジタル階床表示
インジケータに表示される文字をくっきりと見やすくするため、表面積を大きくし(当社比1.4倍)、点灯色を明るく多くの方にとって視認性の高いオレンジ色にしました。
広角ミラー付操作盤
かご操作盤の前に立った時に振り向かずにかご内の様子が見渡せます。
かご内大形液晶インジケータ
7.5インチの大形液晶を採用。
階床だけでなくさまざまな情報を表示することができ、管制運転になった場合でも大きい文字と目立つ配色でお知らせします。
※リニューアル専用かご操作盤は適用不可となります。
カラーユニバーサルデザイン
カラーユニバーサルデザイン認証を取得
「液晶インジケーター」に映し出される画面は、色覚の個人差に左右されることなく、多くの方が見やすいように配慮しました。NPO法人カラーユニバーサルデザイン機構によりカラーユニバーサルデザイン認証を取得しました。
カラーユニバーサルデザイン認証とは、NPO法人カラーユニバーサルデザイン機構CUDO( http://www.cudo.jp/ )にて、実際に色弱者の方に評価をしていただき、認証されます。
ユニバーサルガイド
4カ国語でおもてなし ユニバーサルガイド
日本語だけでなく英語でアナウンスを行ったり液晶ディスプレイ上に英語/中国語/韓国語を表示します。また、管制運転等の非常時には、ピクトグラム(イラスト)による案内も行います。
●乗用エレベーターのみの適用となります。「ユニバーサルガイド」は「かご内大形液晶インジケータ」と「副操作盤」の設置が必要です。アナウンスは日本語と英語のみになります。
〈効果〉
●外国の方でも非常時に適切な行動がとれる。
●ピクトグラムの表示で4カ国語以外の方にもわかりやすい。
抗菌・凸文字ボタン
抗菌・凸文字ボタン
かご内樹脂製操作盤・ボタン・ボタン枠およびのりば呼び登録ボタンには無機抗菌剤を練込んだ素材を使用しました。抗菌加工されていない製品とくらべ、細菌の増殖割合が100分の1以下の抗菌効果があります。
SIAAマークは、ISO22196法により評価された結果に基づき、抗菌製品技術協議会ガイドラインで品質管理・情報公開された製品に表示されています。
